PV Monitoring Box

Ang Sycm7 PV Monitoring Box IP65 Enclosure, na ibinibigay ng tagagawa ng China na si Zhejiang Soutya New Energy LLC, kasama ang isang Nakatuon ang kolektor ng data para sa platform ng pamamahala ng pamamahala ng sistema ng pag -iimbak at enerhiya. Nagbibigay -daan ito Ang pagsasama -sama ng interface, pag -convert ng protocol, pagkolekta ng data, imbakan ng data, sentralisadong pagsubaybay, at sentralisado Pagpapanatili para sa iba't ibang mga aparato sa loob ng photovoltaic at mga sistema ng imbakan ng enerhiya.

Application ng Networking

Naaangkop para sa Photovoltaic at Energy Storage Systems:

1. Mga suportang malapit sa end na operasyon sa pamamagitan ng mobile app sa pamamagitan ng built-in na WLAN.
2.supports Networking Viars485:
- Nag -uugnay sa Huawei Inverters, PID, at iba pang mga aparato.
- Nag-uugnay sa mga inverters ng third-party, mga instrumento sa pagsubaybay sa kapaligiran, mga substation ng kahon (STS), at metro gamit ang Pamantayang Modbus-RTU Protocol. - Nag -uugnay sa mga metro gamit ang DL/T645 protocol.
- Nag -uugnay sa mga aparato gamit ang karaniwang IEC103 protocol.
3. Supports Networking sa pamamagitan ng Ethernet upang Ikonekta ang Mga Inverters, Smart Energy Storage Controller (Smart PC), Matalino String Energy Storage Systems, MBUS CCO, at STS.
4.Supports MBUS Networking upang Ikonekta ang Huawei Inverters at PID-PVBOX na sumusuporta sa komunikasyon ng SupportMBUS.
5.supports dual-plane kalabisan networking para sa maaasahang paghahatid.
6. Mga Suporta sa Koneksyon sa Mga Sistema ng Pamamahala:
-Nag-uugnay sa mga sistema ng pamamahala o mga aparato ng third-party gamit ang MODBUS-TCP protocol sa pamamagitan ng wired o wireless network.
- Nag-uugnay sa mga sistema ng pamamahala o mga aparato ng third-party gamit ang IEC104 protocol sa pamamagitan ng wired network sa isang lokal na network ng lugar.
- Nag-uugnay sa mga sistema ng pamamahala o mga aparato ng third-party gamit ang gansa protocol sa pamamagitan ng wired network.

Tandaan:
Hindi sumusuporta sa networking sa pamamagitan ng 4G/3G/2G o LTE pribadong network upang kumonekta sa mga sistema ng pamamahala gamit ang IEC104 protocol.

Karaniwang mga sitwasyon sa networking

Sinusuportahan ang Fiber Ring Networking, Fiber Star Networking, at Ethernet Star Networking.

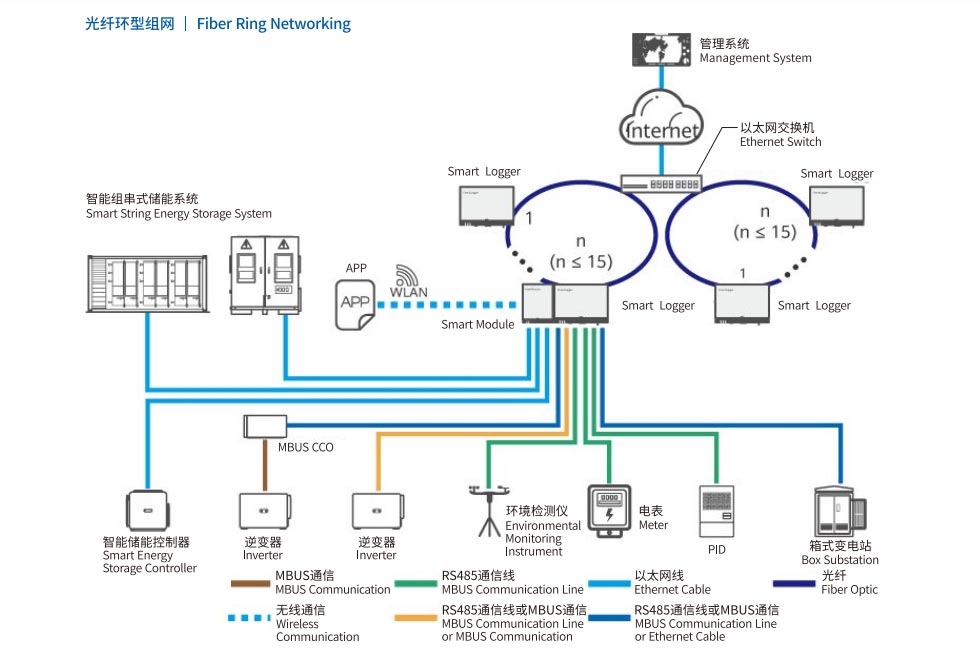

1.Fiber Ring Networking

Tandaan:
Ang network ng singsing ng hibla na binubuo ng mga smartlogger ay maaaring kumonekta hanggang sa 15 mga smartlogger, ang bawat isa ay maaaring kumonekta sa Inverters, mga instrumento sa pagsubaybay sa kapaligiran, metro, at iba pang mga aparato.
Dapat suportahan ng switch ng hibla ang karaniwang protocol ng RSTP at paganahin. Itakda ang priyoridad ng tulay ng switch na mas mataas kaysa sa 0x8000 ng SmartLogger (inirerekomenda: 0x7000; mas mababa ang halaga, mas mataas ang prayoridad ng tulay). Ang pagsasaayos Pamamaraan FORRSTP at PRIORITY NG BRIDGE ay dapat na konsulta sa tagagawa. Kung ang switch ay hindi sumusuporta sa RSTP, ang Ang network ng singsing ng hibla ay dapat na ma -convert sa isang chain o star topology.
Ang maramihang mga network ng singsing ng hibla ay maaaring pinagsama -sama sa pamamagitan ng isang switch ng Ethernet at pagkatapos ay konektado sa sistema ng pamamahala.

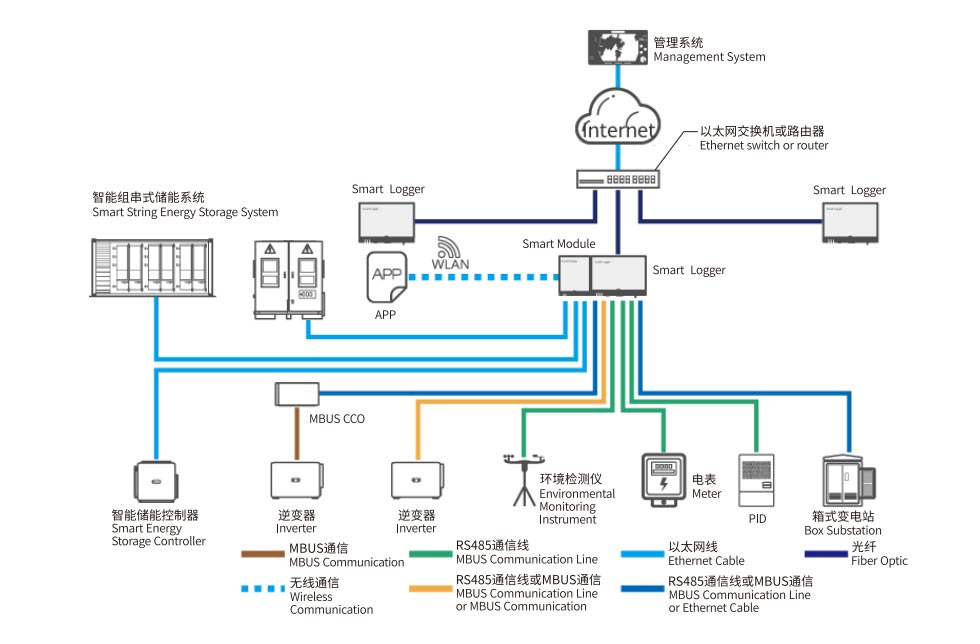

2.fiber o Ethernet Star Networking

Tandaan:
Ang maramihang mga smartlogger ay maaaring pinagsama -sama sa pamamagitan ng isang switch ng Ethernet at pagkatapos ay konektado sa sistema ng pamamahala.
Kapag kumokonekta sa mga smartlogger sa switch ng Ethernet sa pamamagitan ng hibla, ang maximum na distansya ng komunikasyon ay 12 kilometro (na may Opsyonal na 100 Mbps optical module) o 10 kilometro (na may opsyonal na 1 Gbps optical module); Kapag konektado sa pamamagitan ng Ethernet cable, ang maximum na distansya ay100 metro.
Sinusuportahan ng SmartLogger ang wireless networking kabilang ang 4G/3G/2G at LTE pribadong network.

3.4G Networking

4.LTE Private Network Networking

Tandaan:
Ang WAN port ng SmartLogger ay kumokonekta sa CPE (kagamitan sa customer-premise) sa pamamagitan ng isang module ng POE at isang POE surge tagapagtanggol.
Ang IP address ng SmartLogger at ang IP address ng CPE ay dapat itakda sa loob ng parehong subnet.
