Awtomatikong pag -reclosing ng miniature circuit breaker

Ang awtomatikong pag-reclosing ng miniature circuit breaker na ibinibigay ng batay sa China Tagagawa ng Zhejiang Soutya New Energy LLC.Ito ay nagtatampok ng isang miniature circuit breaker bilang pangunahing switch, nilagyan ng isang ultra-maliit na matalino Electrical operator na may isang microprocessor. Mayroon itong mga pag -andar para sa overvoltage, undervoltage, pagkawala ng boltahe, at mga pagkilos sa pagkaantala ng oras, na may awtomatiko Pag -ugnay muli pagkatapos ng pagbawi ng boltahe. Sumusunod ito sa teknikal Mga pagtutukoy para sa ipinamamahaging photovoltaic grid-connected circuit breakers: GB/T 10963.1, IEC/EN 60898-1, at Q/GDW 1972.

Katangian

Proteksyon ng Maikling Circuit
Over/sa ilalim/pagkawala ng proteksyon ng boltahe
Pagkatapos ng pagbawi ng boltahe
10Ka na -rate na kapasidad ng pagsira
Awtomatikong oras ng pagsasara: 7s-10s

Teknikal na parameter

Operating environment

Altitude: ≤2000m;
Kategorya ng pag -install: ⅱ、ⅲ;
Paraan ng pag -install: naka -embed na vertical din rail mounting
Degree ng polusyon: 2.

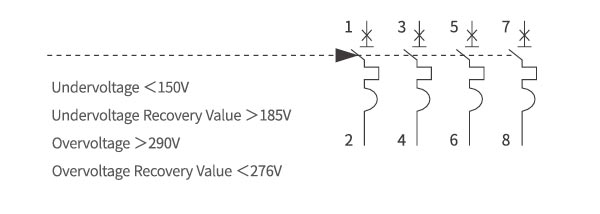

Diagram ng mga kable

Mga sukat ng hitsura at pag -install

Mga senaryo ng aplikasyon

1. Rooftop & C&I String PV Systems

400 v/230 V, single-phase o three-phase residential at komersyal na rooftop mga arrays; naka -mount sa loob ng AC junction box na nakaupo sa pagitan ng string Inverter at ang utility meter upang magbigay ng labis na karga, short-circuit at awtomatiko Muling pagsasara pagkatapos ng pagbawi ng grid-boltahe.

2. Grid-tie inverter AC output

Ang pabrika na nilagyan ng inverter OEMS bilang karaniwang AC Protector sa 5-15 kW single-phase o 10-30 kW three-phase models; 10 KA Breaking Capacity Covers Ang mataas na prospect na kasalanan na kasalukuyang nakikita sa board ng pamamahagi.

3. Ipinamamahagi-enerhiya na mga board ng pagsukat

Ginamit bilang pangunahing paghiwalay/aparato ng MCB sa loob ng "PV Meter Box" na hinihiling ng Mga Pamantayan sa State-Grid / China Southern Power Utility; under-boltahe na paglalakbay <150 v at over-boltahe na biyahe> 290 V Garantiyang awtomatikong pagkakakonekta Kapag ang grid ay lumilipad sa labas ng window ng anti-isla.

4. Car-Port & Agrivoltaic Strings

Panlabas na mga haligi ng kombiner kung saan ang manu -manong pag -reset ay abala; 20 000-cycle mekanikal na buhay at –25 ° C ...+60 ° C rating Pinapayagan ang walang pagpapanatili, pana-panahon operasyon.

5. Maliit na mga sistema ng imbakan na batay sa baterya

Ac-kaisa li-ion o lifepo₄ retrofits; Breaker ay bubukas sa baterya-inverterter Over-current at recloses kapag ang BMS ay nagpapirma ng normal na boltahe, na nag-aalis call-call-outs.

6. Kalye-Lighting & EV-Charging Kiosks

Pinapakain ang 32 a/40 isang sanga ng ilaw o antas-2 charger mula sa parehong PV circuit; compact 1p+n o 3p+n 54 mm/90 mm footprint nakakatipid ng mahalagang enclosure Space.

7. Pamamahagi ng Bukid at Telecom Shelter

Nagbibigay ng proteksyon sa undervoltage para sa mga bomba na hinihimok ng motor o telecom Ang mga rectifier na dapat isara kapag gumuho ang mahina na grid ng kanayunan, pagkatapos awtomatikong nag -restart kapag ang linya ay nakabawi> 185 V.

8. Portable PV Skid & Rental Units

Mabilis na setup na mga generator ng pag-upa para sa mga kapistahan o mga site ng konstruksyon; Iniiwasan ng Plug-and-Play Reclosure ang manu-manong interbensyon sa tuwing ang grid o Genset Hiccups.
