DC drawout-type isolator switch

Ang SydSC-32 DC drawout-type isolator switch, na ibinibigay ng tagagawa na nakabase sa China na si Zhejiang Soutya New Energy LLC, ay nagbibigay ng 1 500 V DC, 32 isang kakayahan sa paglipat na may 1 200 isang short-circuit make-proof rating para sa mga solar combiner box at DC pamamahagi ng mga sistema.
▶ Compact na istraktura at modular na disenyo. Ang bawat circuit ay nakapag -iisa na nakaayos sa isang hiwalay na layer, tinitiyak ang higit na kaligtasan.
▶ Double-contact rotary connection na may disenyo ng paglilinis ng sarili, na nagpapalawak ng habang buhay na produkto.
▶ Tunnel-style na mga kable, nag-aalok ng kakayahang umangkop at kaginhawaan.
▶ Malakas na kakayahang umangkop sa kapaligiran, na may kakayahang gumana nang maaasahan sa saklaw ng temperatura ng -40 hanggang 85 ° C.
▶ Inilapat sa mga kahon ng photovoltaic combiner at photovoltaic grid-connected system.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Sydsc-32 DC drawout-type isolator switch, na ibinibigay ng tagagawa na nakabase sa China Ang Zhejiang Soutya New Energy LLC, ay isang 1500 V dc, 32 isang rotary isolator Nagtatampok ng dobleng break, umiikot na mga contact na matiyak ang mabilis na pagkalipol ng arko at mataas na pagiging maaasahan. Na may isang 1200 isang short-circuit make-proof rating at isang 8 MM contact gap, ito ay dinisenyo para sa ligtas na paghihiwalay ng circuit sa solar combiner mga kahon, mga string ng baterya, at mga sistema ng imbakan ng enerhiya.

Katangian

Double-contact rotary connection
Proteksyon ng IP66
Hindi polarity
Maikling arko
Flame retardant material

Mga senaryo ng aplikasyon

1.pv Combiner Boxes

Naka -mount sa pagitan ng mga string at ang inverter, ang rotary hawakan nang sabay -sabay idiskonekta ang positibo at negatibong conductor; Ang mga dobleng contact Magbigay ng 1500 V DC Arc-Free Isolation at bigyan ang mga installer ng Visible Break kinakailangan para sa ligtas na pagpapanatili.

2.battery energy storage DC panel

Naka-install sa Batter-cluster Busbar, ang isolator ay maaaring makagambala baterya-side DC sa isang solong, mabilis na paggalaw; Ang 1200 nito ay isang maikling circuit Ang rating ng make-proof ay huminto sa reverse fault currents sa panahon ng emerhensiya Mga shutdown.

3.Fast-charging Piles

Sa loob ng 800 V Mabilis na Charger, ang 4-post na bersyon ay naghihiwalay sa dalawang independiyenteng feed ng baterya. Sinusuportahan ng di-polar na disenyo ang bidirectional singilin/paglabas, habang ang enclosure ng IP66 ay nagsisiguro sa pangmatagalang panlabas pagiging maaasahan.

4.Mga komersyal at utility-scale inverter DC panig

Kapag ang isang inverter ay nangangailangan ng serbisyo o kapalit, ang SYDSC-32 ay nagbibigay ng isang malinaw break point, pinipigilan ang pinsala sa arko sa mga terminal, at nagpapatakbo mula –40 ° C hanggang +85 ° C para sa mga disyerto o mga halaman na may mataas na taas.

5.Containerized Storage sub-unit

Ginamit bilang isang switch ng pagpapanatili ng kumpol na kasama ng mga piyus o breaker, Lumilikha ito ng isang dalawang yugto ng paghihiwalay ng scheme-Fuse Plus Isolator-ang paglilimita sa pag-agos saklaw at pagpapabuti ng pangkalahatang pagkakaroon ng system.

Teknikal na parameter

Model no.		SYDSC-32
Na -rate na boltahe ng pagkakabukod	Vdc	1500
Maginoo na kasalukuyang pag -init	A	32
Na -rate na salpok na may boltahe	Vdc	8000
Ang ICW ay na-rate ng short-time na makatiis sa kasalukuyan	A	780
Na-rate na kakayahan ng short-circuit	A	1200
Makipag -ugnay sa contact	MΩ	≤3
Paglaban sa pagkakabukod	MΩ	≥50
Maximum na cable area (kabilang ang jumper)
Solong wire o pamantayan	mm²	4-10
Metalikang kuwintas
Terminal M4 tornilyo masikip	Nm	1.2-1.8
Lumilipat ng metalikang kuwintas	Nm	12:00 on, 9:00 off
Lumipat ng posisyon ng knob	Nm	12:00 on, 9:00 off
Mekanikal na buhay		10000
Buhay ng Elektriko, dalas ng pagpapatakbo		300 beses/200 beses/oras
Buhay ng Elektriko, dalas ng pagpapatakbo		300 beses/200 beses/oras
DC Poles		2、4
Makipag -ugnay sa Distansya (Distansya ng Poles)	mm	8
Temperatura ng pagpapatakbo	℃	-40 hanggang+85
Temperatura ng imbakan	℃	-40 hanggang+85
Antas ng polusyon		3
Overvoltage Class		Ⅲ
IP grade na may kahon ng hindi tinatagusan ng tubig		IP66

Mga parameter ng mga kable

Modelo	String	Pole	(UtilizationCategory) DC-PV1DC-PV2iec/EN60947GB/T14048.
			300v		600v		800v		1000V		1500v
			Pv1	PV2	Pv1	PV2	Pv1	PV2	Pv1	PV2	Pv1	PV2
SYDSC-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

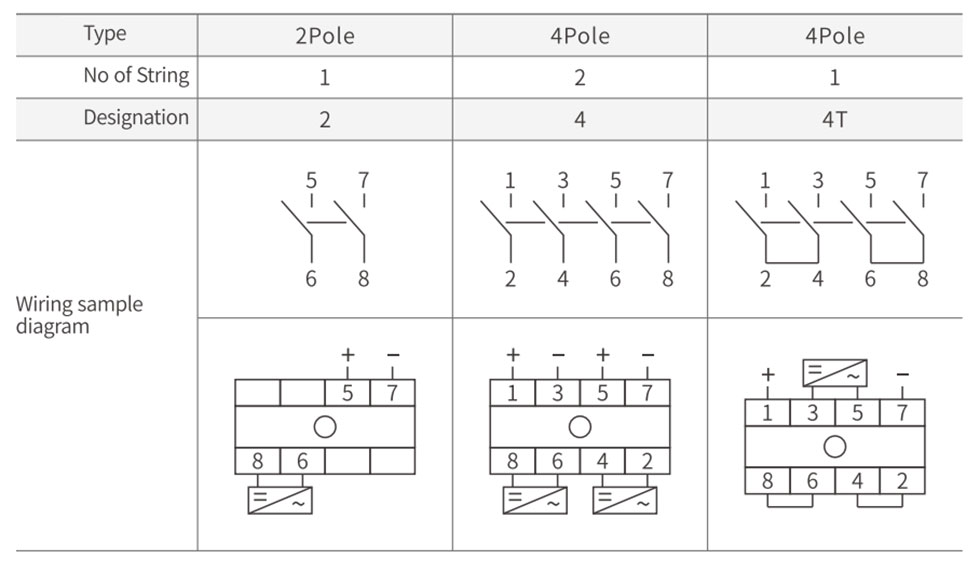

Diagram ng mga kable

DC Drawout-Type Isolator Switch

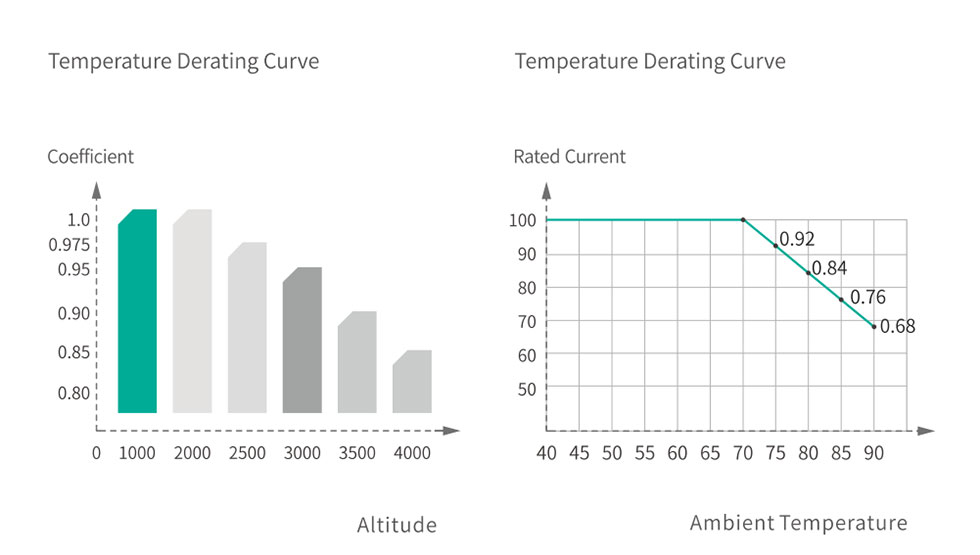

Derating curve

DC Drawout-Type Isolator Switch

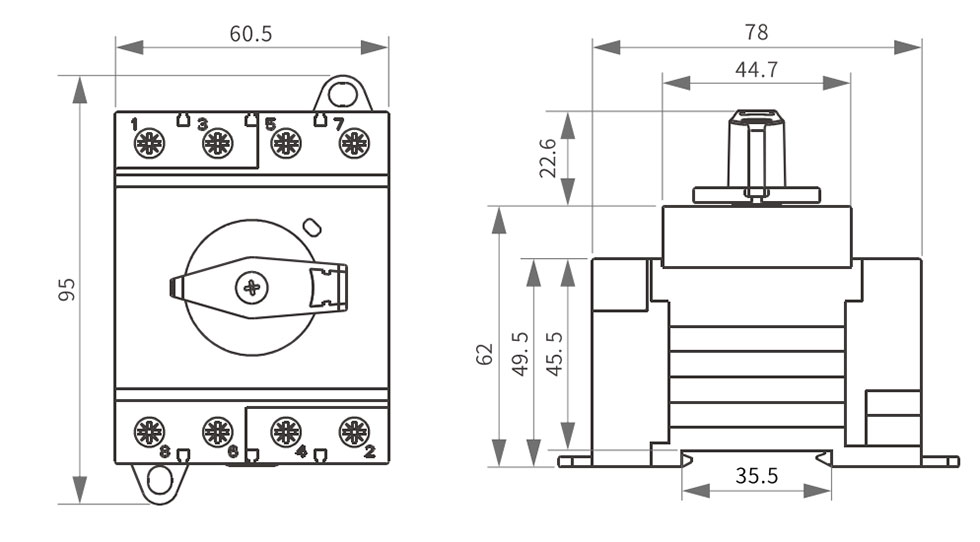

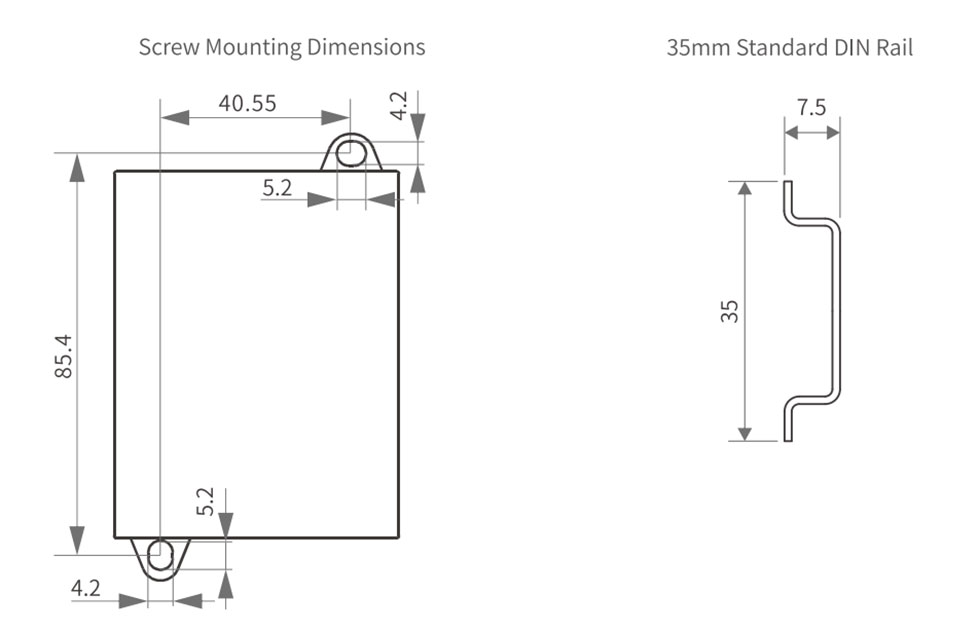

Mga sukat ng hitsura at pag -install

DC Drawout-Type Isolator Switch
