1500V DC Combiner Box 12 sa 1 out

Ang 1500V DC Combiner Box 12 sa 1 Out, na ibinigay ng China Ang tagagawa na si Zhejiang Soutya New Energy LLC, ay isang 1500 V DC PV Combiner nakalagay sa isang IP66-rated aluminyo alloy enclosure para sa mataas na tibay at maaasahang panlabas na serbisyo.

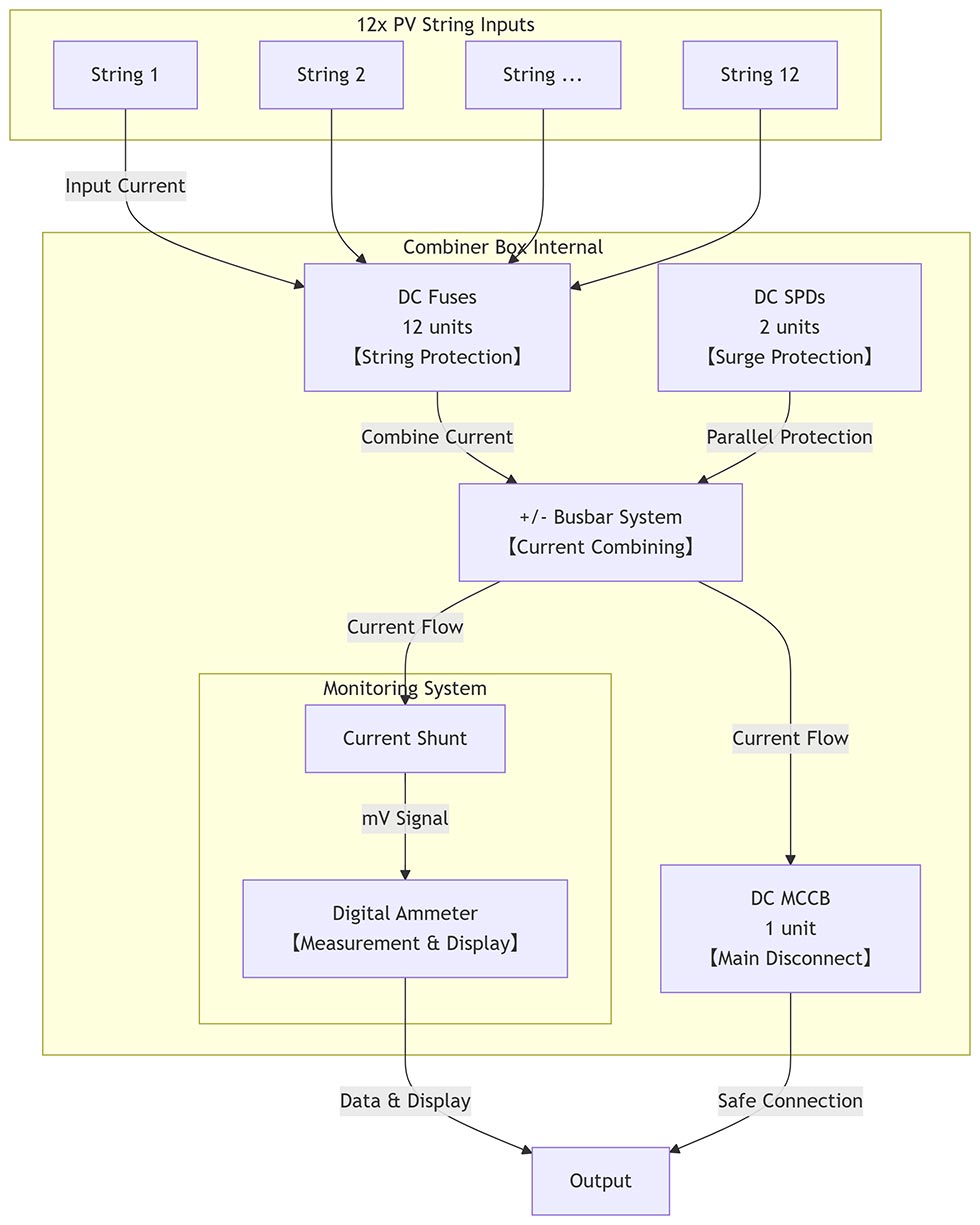

Sa loob nito ay nag -mount ng 12 dc fuse holders, 1 pangunahing DC MCCB, 2 DC Surge Protective mga aparato, 1 kasalukuyang yunit ng pagsukat, 1 positibo/negatibong sistema ng busbar at Mga terminal ng output, na nagbibigay ng integrated over-current, paghihiwalay, pag-surge, Grounding at opsyonal na proteksyon ng pagtagas para sa malakihang photovoltaic halaman.

Teknikal na parameter

Diagram ng mga kable

Mga senaryo ng aplikasyon

1.Utility-scale ground-mount PV halaman

Na -deploy sa pagitan ng mga string at gitnang inverters, ang kahon ay pinagsama hanggang sa 12 input string, binabawasan ang mga cable home-run, at naghahatid ng fuse, protektado ng surge, at output ng MCCB na inilabas na DC sa silid ng inverter.

2.Large Komersyal at Pang -industriya na Rooftop System

Sa malawak na mga bubong ng pabrika ang yunit ay nangongolekta ng maraming string ay tumatakbo sa isang solong Pag -harness, pag -minimize ng mga pagtagos sa rooftop at pagbibigay ng lokal na paghihiwalay para sa Pagpapanatili nang hindi isinara ang buong hanay.

3.1500 V DC AGRIVOLTAIC / ISIM-PV INSTALLATIONS

IP66 Aluminyo Pabahay at Surge Protection Guard Laban sa Kahalumigmigan, Alikabok, at Ang mga lumilikha ng patlang, habang ang resettable MCCB ay nagbibigay-daan sa ligtas na lock-out sa panahon ng mga operasyon sa pagsasaka o paglilinis ng mga siklo.

4.Desert at high-irradiation solar park

Dinisenyo para sa -40 ° C hanggang +60 ° C, ang enclosure ay lumalaban sa buhangin at UV; ang Ang kasalukuyang pagsukat ng yunit ay nagpapakain ng data sa SCADA para sa real-time na antas ng string Lokasyon ng kasalanan sa malawak na mga arrays ng disyerto.

5.Pre-fabricated skid o tracker DC hubs

Ang compact 12-to-1 na disenyo ay direktang bolted sa tracker piers o skids, Ang pagputol ng mga gastos sa BOM at paggawa habang natutugunan ang pinakabagong IEC 60269-6 at IEC 61439-2 mga kinakailangan para sa 1500 V DC PV Assembly.
