Paano Napapabuti ng mga DC Combiner Boxes ang Kaligtasan at Pagganap ng Solar System?

Sa praktikal na solar na disenyo, maraming pagkaantala sa proyekto at pagkabigo sa field ay nagmumula sa mga detalyeng tila maliit sa papel ngunit nagiging seryoso sa site. Ang kalat ng cable, hindi pare-parehong proteksyon, mahirap na pag-troubleshoot, at hindi malinaw na pamamahala ng string ay maaaring mabawasan lahat ng kumpiyansa sa isang pag-install ng PV. Iyan ay eksakto kung bakitMga Kahon ng DC Combinerbagay. SaZhejiang Soutya New Energy LLC, nakikita namin ang mga ito hindi bilang simpleng mga enclosure, ngunit bilang isang mahalagang control point na tumutulong sa mga installer, EPC, at may-ari ng system na bumuo ng isang mas malinis, mas ligtas, at mas magagamit na bahagi ng DC.

Ano ang Talagang Ginagawa ng DC Combiner Boxes?

Ang isang solar array ay karaniwang naglalaman ng maraming mga string, at ang mga string na iyon ay kailangang kolektahin sa isang maayos na paraan bago ang kapangyarihan ay ipadala sa inverter o sa susunod na yugto ng DC system.Mga Kahon ng DC Combinertipunin ang mga magkatulad na input na ito, isama ang proteksyon ng kuryente, at lumikha ng mas malinis na landas para sa paghahatid at pagpapanatili ng kuryente.

Sa simpleng wika, nakakatulong ang isang combiner box na gawing isang mapapamahalaang electrical node ang mga nakakalat na string wiring. Sa halip na iwanan ang bawat string na hawakan nang hiwalay sa isang hindi gaanong kontroladong paraan, ang kahon ay nagdadala ng istraktura sa gilid ng DC. Ang istrukturang iyon ay mahalaga dahil ang mga solar project ay inaasahang gagana sa labas, madalas sa loob ng maraming taon, sa ilalim ng init, alikabok, kahalumigmigan, UV exposure, at electrical stress.

Kapag minamaliit ng mga mamimili ang produktong ito, madalas nilang ipinapalagay na ito ay isang metal enclosure lamang na may mga terminal sa loob. Sa katotohanan, maaari itong makaapekto sa koordinasyon ng proteksyon, kahusayan sa pag-shutdown, bilis ng inspeksyon, kalinisan ng mga kable, at maging ang kumpiyansa na nararamdaman ng mga technician kapag nagseserbisyo sa system mamaya.

Bakit Masyadong Nag-aalala ang Mga Mamimili Tungkol sa DC Side?

Karamihan sa mga mamimili ay hindi nag-aalala tungkol sa isang bahagi. Nag-aalala sila tungkol sa kung ano ang mangyayari kapag maraming mga detalye ang magkamali. Sa panig ng DC, ang mga detalyeng iyon ay karaniwang may kinalaman sa hindi pagkakatugma ng proteksyon, hindi magandang pamamahala ng cable, hindi sapat na paghihiwalay, hindi mapagkakatiwalaang sealing, at mabagal na pagkakakilanlan ng fault.

Ang pinakakaraniwang alalahanin na naririnig natin sa merkado ay ganito ang hitsura:

• Makakaligtas ba ang enclosure sa pangmatagalang pagkakalantad sa labas?
• Magagawa ba ng kahon ang boltahe ng proyekto nang hindi nakompromiso ang mga margin sa kaligtasan?
• Naka-coordinate ba ang mga device sa proteksyon, o binuo lang para sa hitsura?
• Mabilis bang matutukoy ng mga maintenance team ang isang nabigong string?
• Nag-iiwan ba ang disenyo ng puwang para sa serbisyo, pagsubaybay, o pagpapalit sa hinaharap?
• Magiging mahusay ba ang pag-install sa site, o lilikha ba ito ng kalituhan at pagkaantala?

Ito ay mga makatwirang tanong. Ang isang mamimili ay hindi lamang bumibili ng hardware; sinusubukan nilang maiwasan ang downtime, rework, callback, at pinsala sa reputasyon. Sa mapagkumpitensyang solar market, ang mga nakatagong gastos na iyon ay maaaring makasakit nang higit pa kaysa sa paunang presyo ng kagamitan.

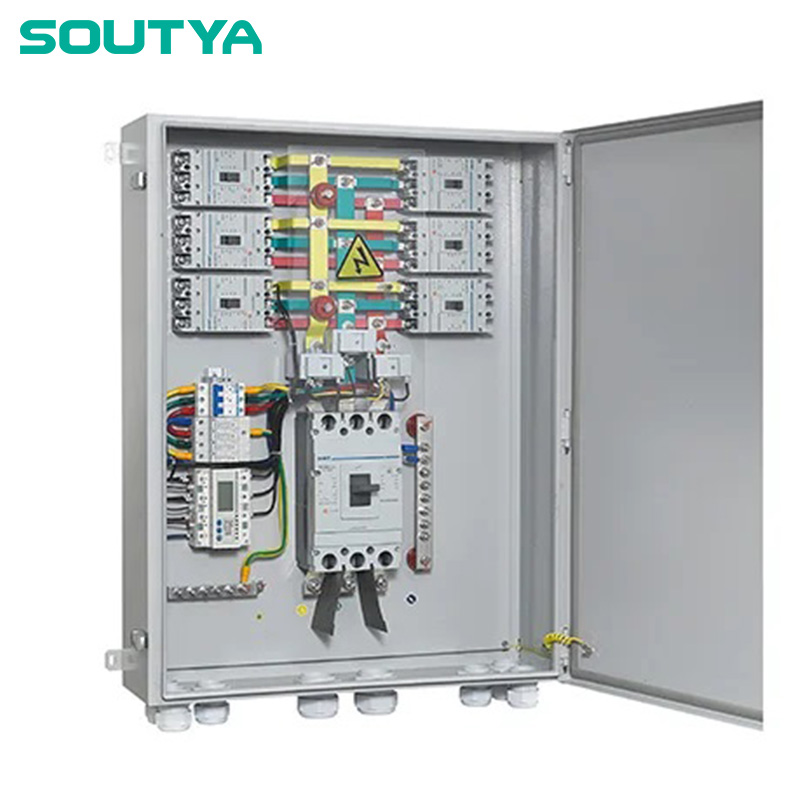

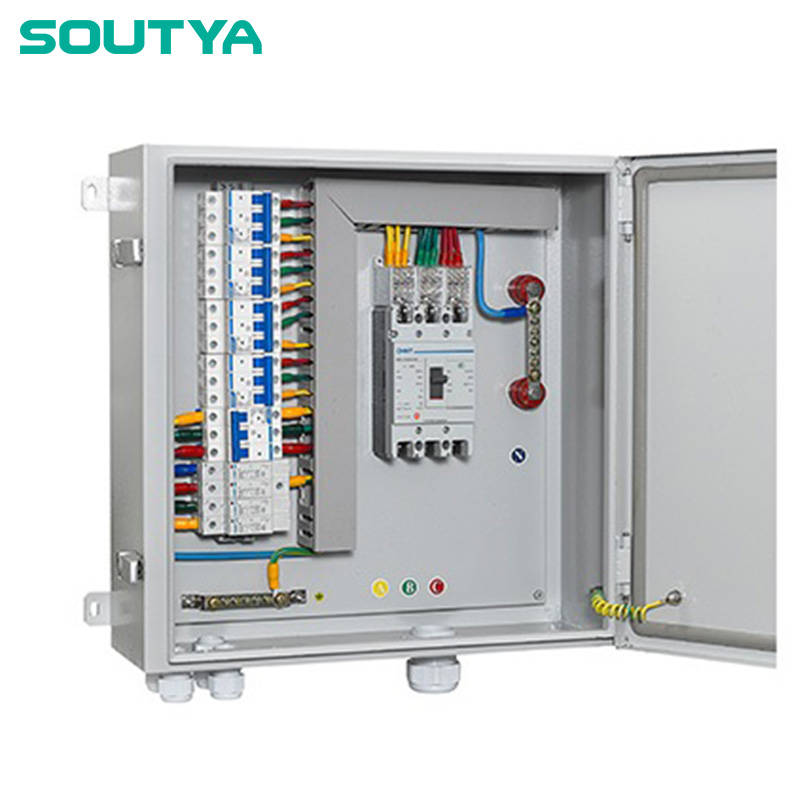

Aling Mga Pangunahing Bahagi ang Gumagawa ng Magandang Combiner Box?

Dapat tingnan ng mga mamimili ang loob ng kahon bago nila husgahan ang kahon. Ang isang maaasahang produkto ay tinukoy sa pamamagitan ng lohika ng bahagi, hindi sa isang pinakintab na takip lamang. Ang iba't ibang proyekto ay nangangailangan ng iba't ibang panloob na pagsasaayos, ngunit karamihan sa mga solusyon na may mataas na halaga ay umiikot sa ilang mahahalagang elemento.

• Proteksyon ng input:Karaniwan sa pamamagitan ng mga piyus o iba pang protective device na nakakatulong na maiwasan ang overcurrent na mga isyu sa string level.
• DC isolator:Nagbibigay-daan sa ligtas na pagdiskonekta para sa serbisyo at pang-emergency na paghawak.
• Surge protection device:Tumutulong na ipagtanggol ang system laban sa lumilipas na overvoltage na mga kaganapan na dulot ng mga kundisyon ng kidlat o paglipat.
• Busbar o pag-aayos ng terminal ng koleksyon:Sinusuportahan ang matatag na pagsasama-sama ng kuryente at maayos na pamamahala ng konduktor.
• Mga opsyon sa pagsubaybay:Depende sa disenyo, maaaring suportahan ng mga ito ang kasalukuyang pagtuklas, indikasyon ng katayuan, o visibility ng fault.
• Proteksiyon na enclosure:Pinoprotektahan ang mga panloob na bahagi mula sa alikabok, kahalumigmigan, at mekanikal na stress.

Hindi lahat ng proyekto ay nangangailangan ng parehong lalim ng tampok. Maaaring unahin ng pag-install ng residential rooftop ang pagiging compact at pagiging simple ng pag-install, habang ang isang mas malaking commercial o utility-scale na site ay maaaring higit na nagmamalasakit sa pagsubaybay, mas mataas na adaptasyon ng boltahe, at mas structured na access sa pagpapanatili.

Iyon ang dahilan kung bakit mahalaga ang pagtutugma ng detalye kaysa sa pangkaraniwang wika sa marketing. Ang isang mamimili ay hindi dapat itulak patungo sa pinakakomplikadong kahon bilang default. Ang tamang pagpipilian ay ang tumutugma sa electrical architecture ng proyekto, mga inaasahan sa serbisyo, at lokal na kapaligiran.

Paano Napapabuti ng DC Combiner Boxes ang Kaligtasan?

Ang kaligtasan ay kung saanMga Kahon ng DC Combinerpatunayan ang kanilang halaga nang pinakamabilis. Ang mga DC fault ay kadalasang mas mahirap balewalain kaysa sa mga isyu sa AC dahil ang mga arc ay maaaring magpatuloy at ang pag-shutdown na gawi ay dapat na maingat na pamahalaan. Ang isang mahusay na idinisenyong combiner box ay lumilikha ng isang kontroladong punto para sa paghihiwalay at proteksyon bago kumalat ang mga problema sa ibaba ng agos.

Sa mga tunay na proyekto, karaniwang lumilitaw ang halaga ng kaligtasan sa limang paraan:

1. String-level na pagpigil sa kasalanan
   Kung ang isang string ay nakakaranas ng abnormal na kasalukuyang pag-uugali, ang mga napiling wastong proteksiyon na device ay nakakatulong na maiwasan itong maapektuhan ang natitirang bahagi ng array nang mas matindi kaysa sa kinakailangan.
2. Mas ligtas na maintenance isolation
   Ang isang maaasahang DC isolator ay tumutulong sa mga technician na paghiwalayin ang mga bahagi ng system para sa inspeksyon at serbisyo nang may higit na kumpiyansa.
3. Surge defense
   Ang mga panlabas na solar system ay nahaharap sa stress ng boltahe na nauugnay sa kidlat at nauugnay sa paglipat. Binabawasan ng pinagsamang proteksyon ng surge ang pagkakataon na ang isang lumilipas na kaganapan ay tahimik na makapinsala sa downstream na kagamitan.
4. Nabawasan ang pagkalito sa mga kable
   Ang mga organisadong entry at termination point ay nagpapababa ng pagkakataon ng mga pagkakamali sa mga wiring, lalo na sa mga proyektong kinasasangkutan ng maraming string at mabilis na iskedyul ng konstruksiyon.
5. Pinahusay na integridad ng enclosure
   Ang mas mahusay na sealing at pagpili ng materyal ay nakakatulong na maiwasan ang mga problemang nauugnay sa moisture na maaaring maging mga de-koryenteng panganib sa ibang pagkakataon.

Ang kaligtasan sa mga solar system ay bihirang tungkol sa isang dramatikong kaganapan. Mas madalas, ito ay tungkol sa pagpigil sa isang chain ng maliliit na oversight mula sa pag-iipon sa isang magastos na insidente. Isang malakas na combiner box ang nakakagambala sa chain na iyon.

Paano Nila Sinusuportahan ang Mas Mabuting Pagganap at Pagpapanatili?

Kung minsan ang mga mamimili ay nakatuon nang husto sa proteksyon kaya nakalimutan nila ang mga operasyon. Ngunit ang mga may-ari ng system ay nakatira sa isang proyekto katagal pagkatapos ng pag-install. Iyon ay nangangahulugan na ang pagpapanatili ay hindi isang luho. Ito ay bahagi ng pagganap.

MabutiMga Kahon ng DC Combinermag-ambag sa mas maayos na operasyon dahil lumikha sila ng isang kilala at organisadong punto ng serbisyo. Kapag kailangan ng mga technician na siyasatin ang gawi ng string, ihiwalay ang isang seksyon, o palitan ang isang nabigong device, nagiging mas diretso ang trabaho.

Ang mga benepisyo ay lumalabas sa pang-araw-araw na realidad ng proyekto:

• Mas mabilis na pagsubaybay sa fault kapag ang produksyon ay bumaba nang hindi inaasahan
• Mas maikli ang mga window ng serbisyo dahil mas organisado ang mga access point
• Mas mahusay na dokumentasyon at pag-label para sa mga technician sa hinaharap
• Mas malinis na pamamahala ng cable na sumusuporta sa kalidad ng propesyonal na pag-install
• Nabawasan ang panghuhula sa panahon ng pag-commissioning at pag-troubleshoot pagkatapos ng benta

Ang huling puntong iyon ay mas mahalaga kaysa sa napagtanto ng maraming mamimili. Ang isang produkto na mukhang katanggap-tanggap sa paghahatid ay maaari pa ring maging isang pabigat kung lumilikha ito ng kalituhan sa panahon ng pag-commissioning. Ang isang mas mahusay na combiner box ay isa na patuloy na may katuturan pagkatapos umalis ang kontratista sa site.

Aling mga Proyekto ang Nangangailangan ng Iba't ibang mga Configuration ng Kahon?

Hindi lahat ng solar project ay dapat gumamit ng parehong detalye. Iyon ay isa sa mga pinakamalaking pagkakamali sa pagbili. Ang isang kahon na umaangkop sa isang compact rooftop system ay maaaring isang hindi magandang pagpipilian para sa isang malaking open-site na pag-install, habang ang isang napakalaking utility-style na solusyon ay maaaring hindi kinakailangang mahal para sa isang mas maliit na trabaho.

Karaniwang nakikinabang ang mga mamimili sa paghihiwalay ng mga proyekto sa malawak na kategorya:

• Mga bubong ng tirahan
  Kadalasang pinahahalagahan ng mga ito ang compact size, kadalian ng pag-install, maaasahang sealing, at praktikal na proteksyon nang walang labis na kumplikado.
• Mga sistemang pang-komersyal at pang-industriya
  Ang mga ito ay malamang na nangangailangan ng balanseng diskarte: mas malakas na kasalukuyang paghawak, matatag na disenyo ng enclosure, malinaw na access sa pagpapanatili, at kung minsan ay mas mataas na mga inaasahan para sa pagsubaybay o komunikasyon.
• Mga proyektong may sukat na utility
  Ang mga ito ay kadalasang naglalagay ng higit na presyon sa pagkakatugma ng boltahe, kahusayan sa pagpapanatili, paglaban sa kapaligiran, at pagkakapare-pareho ng lifecycle sa maraming unit.

Mahalaga rin ang pagpili ng boltahe. Sa mga solar na proyekto, maaaring tumawag ang arkitektura ng system para sa iba't ibang klase ng boltahe ng DC, kaya dapat kumpirmahin ng mga mamimili na ang kahon ay idinisenyo para sa tunay na operating framework sa halip na pinili ayon sa ugali. Ang tamang desisyon ay nakasalalay sa buong lohika ng proyekto, hindi lamang sa component catalog.

Dito nagiging mahalaga ang gabay ng supplier. Ang isang mahusay na tagagawa ay hindi lamang nagsasabi ng oo sa isang kahilingan. Nagtatanong sila ng mga tanong na makakatulong sa mamimili na maiwasan ang pag-order ng maling bagay.

Ano ang Dapat Suriin ng Mga Mamimili Bago Mag-order?

Kung gusto mo ng mas kaunting mga sorpresa sa site, suriin ang produkto gamit ang isang checklist. Ito ay lalong kapaki-pakinabang kapag naghahambing ng ilang mga supplier na ang mga brochure ay tila nangangako ng parehong bagay.

1. Ang klase ba ng boltahe ay tumutugma sa tunay na disenyo ng system?
2. Malinaw bang tinukoy ang mga bahagi ng panloob na proteksyon?
3. Angkop ba ang enclosure para sa aktwal na kapaligiran sa pag-install?
4. Maaari bang suriin, palitan, o ihiwalay ng mga technician ang mga bahagi nang walang kinakailangang kahirapan?
5. Nakaayos ba ang mga entry ng cable, mga wiring path, at label para sa pagiging praktikal ng field?
6. Mayroon bang kakayahang umangkop para sa pagpapasadya ng proyekto kapag kinakailangan?
7. Maaari bang makipag-usap nang malinaw ang supplier tungkol sa mga drawing, pagsubok, at mga detalye ng paghahatid?

Ang isang maingat na mamimili ay hindi pipiliMga Kahon ng DC Combinersa pamamagitan lamang ng presyo. Ang totoong tanong ay kung binabawasan ng produkto ang panganib sa proyekto. Kung ang bahagyang mas mababang presyo ay nagreresulta sa hindi malinaw na panloob na pag-aayos, mahinang suporta, o mahinang integridad ng enclosure, mabilis na mawawala ang kalamangan sa gastos.

Paano Mababawasan ng Mas Mabuting Supplier ang Panganib sa Proyekto?

Ang tagapagtustos ay mahalaga dahil kahit na ang isang makatwirang konsepto ng produkto ay maaaring humina sa pamamagitan ng hindi pantay na pagpupulong, hindi malinaw na dokumentasyon, o mahinang komunikasyon. Madalas na naaalala ng mga mamimili ang stress sa field nang mas malinaw kaysa sa mga pangako ng pabrika. Iyon ang dahilan kung bakit ang kasosyo sa likod ng kahon ay karapat-dapat ng pansin tulad ng kahon mismo.

Sa aming karanasan, ang mga pinakamapagkakatiwalaang supplier ay gumagawa ng ilang bagay nang maayos:

• Ipinapaliwanag nila ang lohika ng pagsasaayos sa halip na itulak ang isang generic na opsyon
• Naiintindihan nila ang mga pangangailangan ng iba't ibang PV application
• Sinusuportahan nila ang pagpapasadya nang hindi ginagawang magulo ang proseso
• Pinapanatili nilang malinaw ang dokumentasyon para sa mga team ng engineering at pagbili
• Pinapahalagahan nila ang pagkakapare-pareho, hindi lamang ang dami ng benta

Zhejiang Soutya New Energy LLCnagsisilbi sa mga mamimili na nangangailangan ng higit sa isang linya ng katalogo. Kapag ang isang proyekto ay nangangailangan ng praktikal na pagtutugma sa buong proteksyon, pagganap ng enclosure, antas ng boltahe, at katotohanan ng pag-install, mahalaga ang pag-iisip ng engineering na iyon. Tinutulungan nito ang mga mamimili na lumipat mula sa "Maaari bang ibigay ang kahon na ito?" sa "Talaga bang gagana nang maayos ang kahon na ito sa aming proyekto?"

Mahalaga ang shift na iyon. Ang unang tanong ay madali. Ang pangalawang tanong ay ang nakakatipid ng pera.

Ano ang Panghuling Takeaway?

Ang mga mamimili ng solar ay nasa ilalim ng pressure na maghatid ng mga system na ligtas, mahusay, at maaasahan sa paglipas ng panahon. Ang pressure na iyon ay hindi nawawala pagkatapos ng pagkuha. Ito ay nananatili sa pamamagitan ng pag-install, pagkomisyon, pagpapanatili, at bawat kaganapan sa serbisyo na kasunod. Kaya namanMga Kahon ng DC Combinernararapat ng seryosong atensyon.

Nakakatulong ang tamang kahon na ayusin ang panig ng DC, palakasin ang proteksyon, bawasan ang pagkalito, at suportahan ang mas mabilis na pag-troubleshoot. Mapapabuti rin nito kung gaano kakumpiyansa ang pag-install at pagpapapanatili ng isang team sa proyekto pagkaraan ng ilang taon. Para sa mga mamimili na nagmamalasakit sa pangmatagalang halaga kaysa sa panandaliang pagpapakita, na ginagawang mas mahalaga ang produkto kaysa sa tila sa unang tingin.
