Paano Tamang Sukatin ang isang DC Combiner Box para sa Iyong Solar Panel System

Naisip mo na ba kung ang iyong solar panel system ay gumaganap nang mahusay at ligtas gaya ng nararapat? Bilang may-ari o installer ng solar system, malamang na nakatuon ka sa mga panel at inverter. Ngunit mayroong isang kritikal na bahagi na kadalasang hindi nakakakuha ng spotlight na nararapat: angDC combiner box. Ang unsung hero na ito ng iyong PV array ay namamahala sa kumplikadong daloy ng power mula sa iyong mga panel, tinitiyak na lahat ay tumatakbo nang maayos at protektado. Ang pagpili sa maling isa ay maaaring humantong sa pagkawala ng enerhiya, mga panganib sa kaligtasan, at nakakabigo na downtime ng system. SaSoutya, naiintindihan namin ang mga punto ng sakit na ito. Sa pamamagitan ng mga taon ng inhinyero at karanasan sa larangan, nakita namin kung paano ang isang tamang sukatDC combiner boxbumubuo ng matatag na backbone ng isang maaasahang pag-install ng solar. Gagabayan ka ng gabay na ito, sa isang propesyonal ngunit tuwirang paraan, kung paano eksaktong sukatin ang mahalagang bahagi na ito para sa iyong mga partikular na pangangailangan.

Ano ang Eksaktong Kahon ng DC Combiner at Bakit Mahalaga ang Sukat?

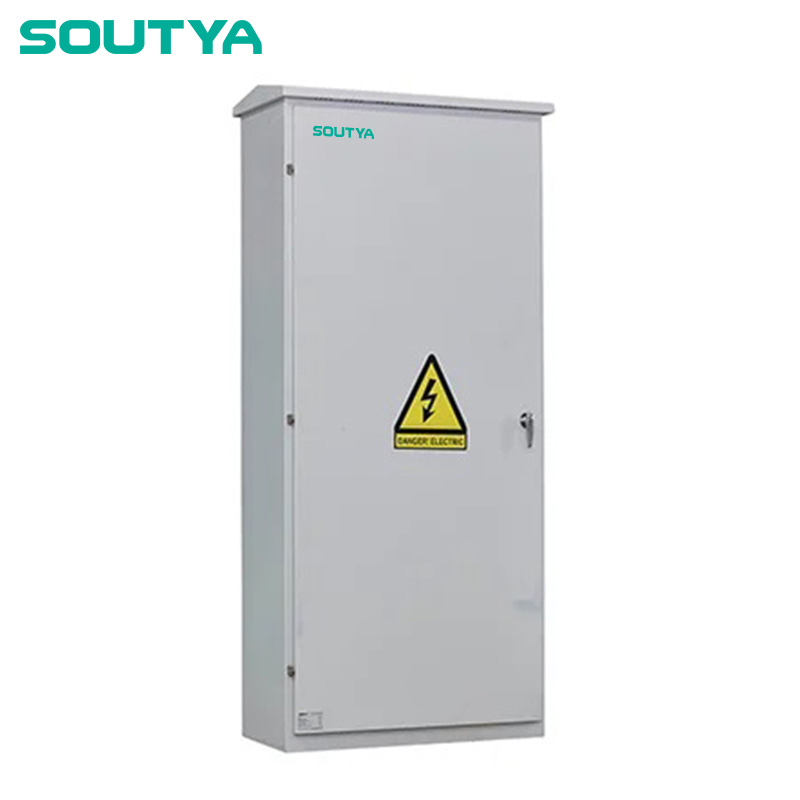

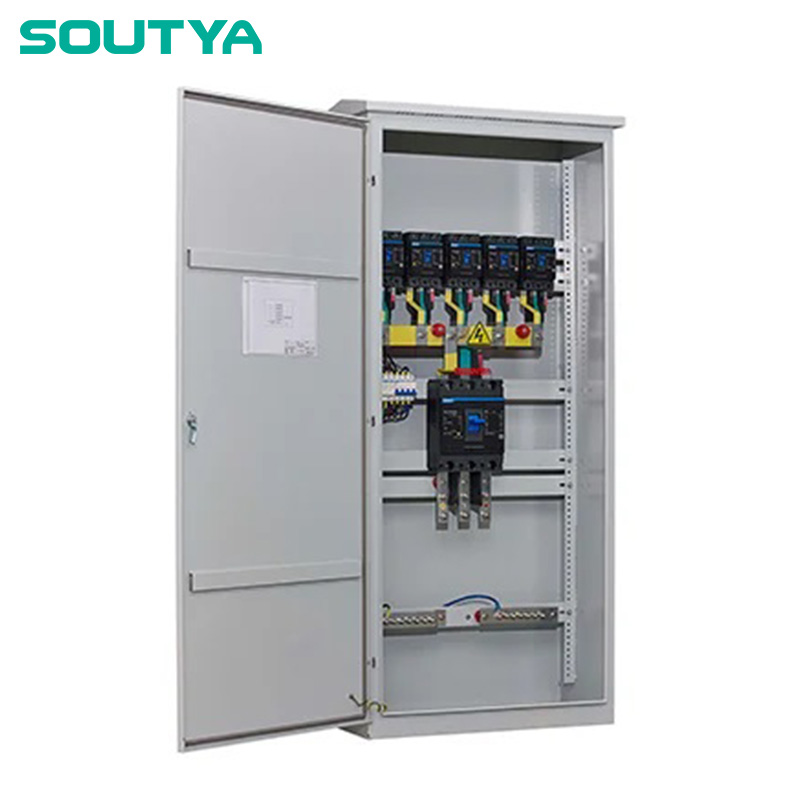

Magsimula tayo sa mga pangunahing kaalaman. ADC combiner boxay isang enclosure na naka-mount sa pagitan ng iyong mga solar panel at ng inverter. Ang pangunahing trabaho nito ay pagsama-samahin ang output mula sa maraming solar string (mga grupo ng mga panel na konektado sa serye) sa isang solong pares ng mga conductor na nagpapakain sa inverter. Ngunit higit pa ang nagagawa nito. Naglalaman ito ng mga kritikal na kagamitan sa proteksyon tulad ng mga piyus o mga circuit breaker para sa bawat string, na nagbabantay laban sa mga mapanganib na reverse current at overload. Nagbibigay din ito ng sentro, ligtas na punto para sa pagsubaybay, pagpapanatili, at pagdiskonekta ng system.

Kaya, bakit napakahalaga ng pagpapalaki? Ang isang maliit na laki ng combiner box ay maaaring mag-overheat, trip protection device nang hindi kinakailangan, o maging isang panganib sa sunog. Ang isang napakalaking kahon, habang ligtas, ay nangangahulugan na gumastos ka ng pera sa kapasidad na hindi mo kailangan at kumuha ng mas maraming espasyo kaysa sa kinakailangan. Naaabot ng wastong sukat ang perpektong balanse sa pagitan ng kaligtasan, pagganap, at pagiging epektibo sa gastos. Tinitiyak nito ang iyongDC combiner boxkayang hawakan ang pinakamataas na de-koryenteng kasalukuyang at boltahe na ginagawa ng iyong array, parehong sa ilalim ng normal at matinding mga kondisyon.

Anong Mga Pangunahing Parameter ng Elektrisidad ang Dapat Mong Unang Kalkulahin?

Bago mo tingnan ang mga katalogo ng produkto, kailangan mong mangalap ng ilang pangunahing data mula sa iyong disenyo ng array ng panel. Hindi ito nakakatakot gaya ng sinasabi nito. Pangunahing gagawa ka sa apat na pangunahing parameter: Maximum Power Current (Imp), Short Circuit Current (Isc), Open Circuit Voltage (Voc), at Maximum System Voltage. Ang mga halagang ito ay matatagpuan sa datasheet ng iyong mga solar panel at naiimpluwensyahan ng iyong lokal na temperatura.

• Kasalukuyang String:Tinutukoy nito ang rating ng amperage na kailangan para sa mga input fuse/breaker at mga panloob na busbar. Ang pangunahing halaga dito ay angShort Circuit Current (Isc)ng iisang panel. Pagkatapos ay ilalapat mo ang mga kadahilanan sa kaligtasan.

• Boltahe ng String:Tinutukoy nito ang rating ng boltahe na kinakailangan para sa mga bahagi ng kahon. Ang kritikal na halaga ay angOpen Circuit Voltage (Voc)ng iisang panel, isinaayos para sa pinakamalamig na inaasahang temperatura sa iyong site. I-multiply mo ang inayos na panel na Voc sa bilang ng mga panel sa isang string ng serye.

Pasimplehin natin ito sa isang praktikal na halimbawa. Ipagpalagay na gumagamit kami ng 400W panel na may mga sumusunod na spec:

• Isc = 10.5 A

• Vo = 40.5 V

• Temperature Coefficient ng Voc = -0.3%/°C

Ngayon, isaalang-alang ang isang site kung saan ang pinakamababang naitalang temperatura ay -10°C, at mayroon kaming 12 panel bawat string. Ang pagkalkula ay magiging ganito:

Talahanayan 1: Halimbawa ng Pagkalkula ng Key Electrical Parameter

Ang mga kinakalkula na halagang ito—humigit-kumulang 537V at 10.5A bawat string—ay ang pundasyon para sa pagpili ng iyongDC combiner box.

Paano Mo Pipiliin ang Tamang Soutya DC Combiner Box Model?

Kapag nakuha mo na ang iyong mga pangunahing electrical parameter, ang susunod na hakbang ay itugma ang mga ito sa isang katugmang combiner box. Ito ay kung saanSoutyakumikinang ang mga produkto, na nag-aalok ng malinaw, matatag na mga detalye na idinisenyo para sa mga real-world na application. Dapat mong isaalang-alang ang ilang mga detalye ng kahon.

• Pinakamataas na Mga String ng Input:Ilang magkahiwalay na string ang kailangan mong pagsamahin? Ang aming mga kahon ay may 4-in-1, 6-in-1, 8-in-1, 10-in-1, at mas malalaking configuration.

• Pinakamataas na Boltahe ng System (Vdc):Dapat itong lumampas sa iyongInayos na String Vockalkulado sa Talahanayan 1. Para sa aming halimbawa ng 537V, ang isang 600V o 1000V-rated na kahon ay magiging angkop, na may 1000V na nag-aalok ng higit pang headroom para sa pagpapalawak sa hinaharap.

• Na-rate na Kasalukuyang Input ng String (A):Ang fuse o breaker rating bawat string. Dapat ay hindi bababa sa 156% ng Isc ng string (bawat mga alituntunin ng NEC). Para sa aming 10.5A Isc: 10.5A * 1.56 =16.38A. Pipiliin mo ang susunod na karaniwang sukat, karaniwang a20Apiyus.

• Pangunahing Output Kasalukuyang Rating (A):Ang rating ng pangunahing output breaker o fuse. Ito ay batay sakabuuan ng lahat ng string input currentspinarami ng safety at diversity factor.

Sabihin nating ang aming halimbawang proyekto ay may 6 na magkaparehong mga string. Narito kung paano namin pipiliin ang isangSoutyamodelo:

Talahanayan 2: Gabay sa Pagpili ng Soutya Combiner Box (Halimbawa: SY-COM-6S)

Tulad ng makikita mo, angSoutyaAng modelo ng SY-COM-6S ay hindi lamang nakakatugon ngunit lumalampas sa mga kinakailangan ng aming halimbawang sistema, na nagbibigay ng mahahalagang margin sa kaligtasan at mahahalagang opsyonal na tampok. Ang amingDC combiner boxay binuo gamit ang pilosopiyang ito: magbigay ng headroom para sa pagiging maaasahan at mga opsyon para sa insight.

Ano ang Mga Karaniwang FAQ Tungkol sa DC Combiner Boxes?

Ang pag-navigate sa mga detalye ay maaaring maglabas ng maraming katanungan. Narito ang tatlo sa pinakamadalas naming makaharapSoutya.

FAQ 1: Maaari ko bang ikonekta ang mga string na may iba't ibang bilang ng mga panel o iba't ibang mga tatak ng panel sa parehong DC combiner box?
Posible ito sa teknikal ngunit sa pangkalahatan ay hindi inirerekomenda maliban kung ang kahon ay partikular na idinisenyo para dito. Ang pangunahing isyu ay hindi pagkakatugma ng boltahe. Ang mga string na may iba't ibang boltahe (dahil sa iba't ibang bilang ng panel o spec) ay susubukang mag-equal kapag pinagsama, na hahantong sa pagkawala ng power output at potensyal na stress sa lower-voltage string. Para sa pinakamainam na pagganap, lahat ng mga string ay konektado sa isang pamantayanDC combiner boxdapat magkapareho sa modelo ng panel, dami, at oryentasyon.

FAQ 2: Kailangan ko ba lagi ng fuse para sa bawat string sa aking combiner box?
Hindi palagi. Ang National Electrical Code (NEC) ay nagbibigay ng pangunahing pagbubukod. Kung mayroon ka lang dalawang string na magkaparehas, karaniwang hindi mo kailangan ng mga string fuse dahil ang maximum na posibleng reverse current mula sa isang malusog na string patungo sa isang fault na string ay malamang na hindi lalampas sa ampacity ng faulted string. Gayunpaman, kung mayroon kang tatlo o higit pang mga string na magkatulad, ang mga piyus o breaker para sa bawat string aysapilitanupang maprotektahan laban sa labis na reverse current na daloy. Lahat ng standardSoutyaAng mga combiner box ay paunang na-configure na may kinakailangang proteksyon sa bawat string para sa ganap na pagsunod at kaligtasan.

FAQ 3: Gaano kahalaga ang rating ng IP (Ingress Protection) para sa isang combiner box, at ano ang dapat kong hanapin?
Napakahalaga. AngDC combiner boxay naka-install sa labas, nakalantad sa ulan, alikabok, at posibleng snow. Ang mahinang seal ay maaaring humantong sa moisture ingress, na nagiging sanhi ng kaagnasan, mga short circuit, at pagkabigo ng system. Para sa karamihan ng mga panlabas na application, isang minimum na rating ngIP65ay inirerekomenda. Ginagarantiyahan ng rating na ito ang kumpletong proteksyon laban sa pagpasok ng alikabok at proteksyon laban sa mga low-pressure na water jet mula sa anumang direksyon.Soutyaang mga enclosure ay karaniwang na-rateIP65o mas mataas, na tinitiyak ang pangmatagalang tibay sa malupit na mga kondisyon sa kapaligiran.

Paano Nakakaimpluwensya ang Pisikal at Pangkapaligiran na Salik sa Iyong Pinili?

Ang mga electrical specs ay kalahati ng kuwento. Saan at kung paano mo i-mount ang kahon ay pantay na mahalaga. Isaalang-alang ang enclosure material—ang dielectric na plastic ay cost-effective at corrosion-proof, habang ang metal (tulad ng powder-coated na aluminyo) ay nag-aalok ng superyor na mekanikal na lakas at pag-alis ng init. Ang pisikal na sukat ay dapat na tumanggap ng lahat ng mga bahagi na may wastong espasyo ng wire-bending. Ang mga lokasyon ng pagpasok ng conduit ay dapat tumugma sa iyong wiring plan.

Ang kapaligiran ay susi. Ang mga lugar sa baybayin ay nangangailangan ng mataas na paglaban sa kaagnasan. Ang mga lugar na may mataas na aktibidad ng kidlat ay ginagawang hindi mapag-usapan ang isang built-in na high-capacity na Surge Protective Device (SPD). Para sa mga mainit na klima, tiyaking sapat ang rating ng temperatura ng kahon at ang pagbabawas ng rating ng mga bahagi nito (tulad ng mga piyus). SaSoutya, inhinyero namin ang amingDC combiner boxna nasa isip ang mga pandaigdigang hamon na ito, gamit ang mga materyales at disenyo na susubukan ng oras at mga elemento.

Handa nang Bumuo ng Mas Ligtas, Mas Mahusay na Solar System?

Pagsusukat ng iyongDC combiner boxang tama ay hindi lamang isang teknikal na pagsasanay sa pag-tick ng kahon; ito ay isang pamumuhunan sa kaligtasan, kahusayan, at mahabang buhay ng iyong buong pamumuhunan sa solar power. Sa pamamagitan ng pamamaraang pagkalkula ng iyong mga parameter ng string at pagtutugma ng mga ito sa isang matatag, mahusay na disenyong produkto, inaalis mo ang isang pangunahing punto ng pagkabigo at nakakakuha ng kapayapaan ng isip.

SaSoutya, espesyalista kami sa pagbibigay ng kapayapaan ng isip. Ang aming hanay ngDC combiner boxay ininhinyero nang may katumpakan, binuo nang may tibay, at idinisenyo para sa kalinawan—na ginagawang mas maayos ang proseso ng pagpili at pag-install para sa mga propesyonal at tinitiyak ang maaasahang pagganap sa loob ng maraming taon. Hindi lang kami nagbebenta ng mga bahagi; ibinibigay namin ang pundasyong pagiging maaasahan kung saan nakasalalay ang iyong solar energy system.

May isang partikular na proyekto sa isip o kailangan ng ekspertong payo sa pagpili ng perpektong combiner box para sa iyong natatanging setup?Ang aming technical support team ay handang tumulong.Makipag-ugnayan sa aminngayonpara sa isang personalized na konsultasyon, mga detalyadong datasheet ng produkto, o upang makahanap ng distributor na malapit sa iyo. Magkasama tayong bumuo ng mas ligtas, mas matalinong solar na hinaharap.
