Bakit Pumili ng DC Isolator Box IP65 Enclosure na may Three-String Fusing

Ano ang isang DC Isolator Box IP65 Enclosure Three Strings na may Fuse?

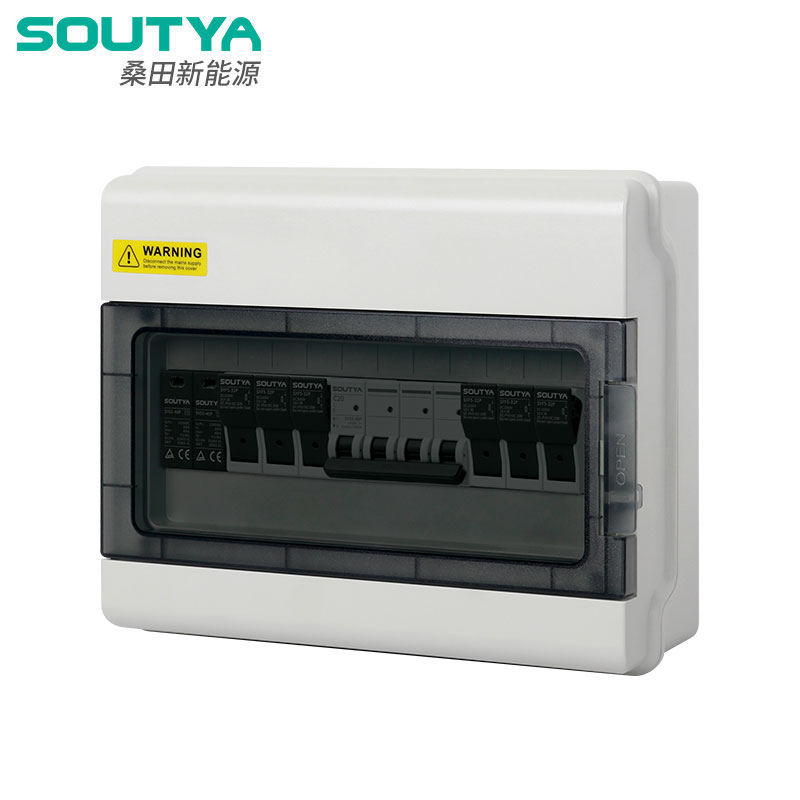

Ang **Soutya DC Isolator Box IP65 Enclosure Three Strings with Fuse** ay isang compact combiner box na idinisenyo para sa mga photovoltaic system kung saan dapat pagsamahin ang tatlong independent DC input string sa isang output circuit. Pinagsasama nito ang isang DC isolator (switch disconnector) at tatlong fuse holder — isa bawat string — sa loob ng isang IP65-rated na enclosure.

Ang bahaging ito ay nakaupo sa pagitan ng mga PV module at ng inverter. Nagbibigay ito ng ligtas na disconnection point para sa maintenance at emergency shutdown, habang pinoprotektahan ng mga fuse ang bawat string laban sa overcurrent na dulot ng reverse currents o fault condition. Ang three-string architecture ay karaniwan sa residential at small commercial installations kung saan ang array sizes ay mula 6 hanggang 15 kW.

Si Soutya, bilang isang tagagawa ng mga kagamitan sa proteksyong elektrikal, ay nire-rate ang yunit na ito para sa mga gumaganang boltahe hanggang 1000 VDC, na umaayon sa mga limitasyon ng boltahe ng mga modernong crystalline na mga module ng silikon. Ang enclosure ay gawa sa UV-stabilized engineered plastic o powder-coated steel, depende sa variant ng modelo, at lahat ng mga live na bahagi ay nakapaloob upang maiwasan ang aksidenteng pagkakadikit.

Bakit Kailangan ng Three-String PV Arrays ng Dedicated Isolator at Fuse Combination?

Sa isang multi-string PV array, ang bawat string ay bumubuo ng sarili nitong DC current. Kung ang isang string ay bumuo ng isang short circuit o isang panloob na ground fault, ang natitirang mga string ay maaaring mag-feed back ng kasalukuyang sa faulty string. Kung walang per-string fuse, ang reverse current na ito ay maaaring lumampas sa rated current ng module at magdulot ng thermal damage o sunog.

Ang pamantayan ng IEC 62548:2016 para sa mga kinakailangan sa disenyo ng array ng PV ay tumutukoy sa overcurrent na proteksyon para sa bawat parallel-connected string. Tinitiyak ng nakalaang fuse bawat string na ang isang fault sa isang string ay nakahiwalay nang hindi nakakaabala sa dalawa pa. Ang DC isolator ay nagdaragdag ng nakikitang pahinga para sa ligtas na manual na operasyon sa panahon ng pag-install, inspeksyon, o pagtugon sa emergency.

, binabawasan ng pinagsamang isolator-and-fuse box ang bilang ng mga hiwalay na bahagi sa DC circuit, pinapaliit ang mga potensyal na error sa mga wiring at mga junction point. Pinapalitan ng Soutya DC Isolator Box IP65 Enclosure Three Strings with Fuse ang tatlong indibidwal na fuse holder kasama ang isang hiwalay na isolator, makatipid ng espasyo at gastos.

Para sa mga inhinyero na pumipili ng proteksyon, ang pakikipag-ugnayan sa pagitan ng kapasidad ng pagkasira ng fuse at ang kakayahang lumipat ng isolator ay dapat ma-verify. Ang fuse ay nag-aalis ng isang fault habang ang isolator ay nagbibigay ng isang intensyonal, load-break disconnection. Ang parehong mga function ay mahalaga para sa ligtas na operasyon at pagsunod sa IEC 62548:2016.

Paano Pinoprotektahan ng IP65 Enclosure ang DC Isolator at Fuse sa mga Outdoor Installation?

Nangangahulugan ang IP65 na ang enclosure ay dust-tight (IP6X) at protektado laban sa mga low-pressure na water jet mula sa anumang direksyon. Ginagawa nitong angkop ang Souya DC Isolator Box para sa panlabas na roof-mounted o ground-mounted PV installation, kung saan ang pag-ulan, condensation, at alikabok ay palaging banta.

Nagagawa ng enclosure ang sealing na ito sa pamamagitan ng silicone gasket o EPDM seal ang takip, kasama ang mga cable gland na nagpapanatili ng integridad ng IP rating kapag pumasok ang mga wire. Ang mga panloob na bahagi — ang mga isolator contact at fuse carrier — ay naka-mount sa isang plato na lumalaban sa kaagnasan at sumusubaybay sa thermal environment sa loob ng kahon.

Ang pagtaas ng temperatura ay isang kritikal na kadahilanan sa disenyo. Kapag ang tatlong mga string ay nagdadala ng kasalukuyang sabay-sabay, ang init na nabuo ng mga elemento ng fuse at paglaban sa pakikipag-ugnay ay dapat na mawala nang hindi pinabilis ang pagtanda ng pagkakabukod. Ang disenyo ng Soutya enclosure ay may kasamang mga channel ng bentilasyon na pumipigil sa panloob na pagtaas ng presyon habang pinapanatili ang IP65 barrier. Ang mga detalyeng ito ay nagpapahaba ng buhay ng serbisyo ng switch contact at fuse clip.

Para sa mga installation na nakalantad sa coastal salt spray o industrial pollutants, ang powder-coated o anodized finish ng enclosure ay nagbibigay ng karagdagang corrosion resistance. Ang hawakan ng DC isolator ay idinisenyo din upang mapatakbo gamit ang mga guwantes, at ang indicator ng posisyon nito ay nananatiling nakikita kahit na nakasara ang takip.

Aling Fuse Rating at String Configuration ang Nababagay sa Iyong PV System?

Ang pagpili ng tamang fuse rating para sa bawat string ay isang balanse sa pagitan ng pagdadala ng normal na maximum na kasalukuyang at pag-clear ng fault currents. Para sa karaniwang 72-cell module na may short-circuit current (Isc) na 9 A, ang fuse rating ay dapat nasa pagitan ng 15 A at 20 A, depende sa maximum na series fuse rating ng module.

Ang Soutya DC Isolator Box ay tumatanggap ng tatlong string, bawat isa ay nilagyan ng 10×38 mm cylindrical fuse (karaniwan para sa PV). Ang fuse holder ay tumatanggap ng hanggang 20 A bawat string, at ang output circuit ay may rate na kasalukuyang hanggang 63 A, na nagbibigay ng kabuuang kapasidad na 3×20 A = 60 A sa output, sa pag-aakalang 20% ​​derating margin.

Narito ang isang talahanayan ng paghahambing ng mga karaniwang three-string combiner box configuration:

Para sa mga string na may higit sa tatlong parallel input, kakailanganin ang ibang combiner box na may mas maraming fuse holder., maaaring sapat ang isang two-string box para sa mas maliliit na residential system. Ang three-string model na inaalok ni Soutya ay ang sweet spot para sa cost efficiency dahil gumagamit ito ng iisang enclosure para sa parehong isolation at fuse protection habang umaalis sa headroom para sa ikaapat na string kung kinakailangan (bagaman tatlo ang fuse holder).

Paano I-install at Panatilihin ang Soutya DC Isolator Box para sa Pangmatagalang Pagkakaaasahan?

Ang pag-install ay nagsisimula sa pamamagitan ng pag-mount ng enclosure sa isang solidong vertical na istraktura, gamit ang mga hindi kinakalawang na asero na pangkabit. Ang mga entry point ng cable ay dapat na nakadirekta pababa upang mabawasan ang pagpasok ng moisture sa pamamagitan ng mga glandula. Ang positibo at negatibong mga kable ng bawat string ay iruruta sa kahon, kung saan ang positibong linya ay dumadaan sa nakalaang fuse holder nito at ang negatibong linya ay konektado sa output busbar.

Bago mag-energize, sukatin ang insulation resistance ng bawat string at i-verify ang polarity. Ang DC isolator ay dapat na patakbuhin ng ilang beses nang walang load upang kumpirmahin ang maayos na pagkilos. Sa panahon ng pag-commissioning, ginagamit ang mga clamp meter upang sukatin ang mga agos ng string upang matiyak na walang string ang labis na hindi balanseng — isang senyales ng posibleng ground fault o module mismatch.

Ang mga pagsusuri sa pagpapanatili ay diretso: tuwing anim na buwan, siyasatin ang mga sealing gasket kung may mga bitak, tingnan kung may condensation sa loob ng enclosure, at i-verify na masikip ang lahat ng takip ng fuse. Higpitan ang mga pagwawakas minsan sa isang taon, dahil ang mga ikot ng pag-init at paglamig ay maaaring lumuwag ng mga turnilyo. Kung ang isang fuse ay pumutok, palitan ito ng parehong uri at rating at siyasatin ang dahilan bago muling pasiglahin.

Ang pagganap ng contact ng DC isolator ay nauugnay sa pangmatagalang pagiging maaasahan nito. Ang isang pag-aaral sa mga contact electrodes ng mga low-voltage DC switch (tingnan ang reference [2]) ay nagpapakita na ang mga materyales na may silver alloy layer ay nagpapakita ng mas mababang arc erosion pagkatapos ng libu-libong operasyon. Gumagamit ang Soutya DC Isolator Box ng mga silver-tipped na contact sa rotary switch nito upang bawasan ang contact resistance at pahabain ang mekanikal na buhay nang higit sa 10,000 na operasyon.
