Bakit Isang Kritikal na Pagpipilian ang 200-4000A Knife Switch para sa High-Current Power Isolation

Abstract:Ang mapagkakatiwalaang paghihiwalay ay mahalaga sa industriyal na pamamahagi, pag-iimbak ng enerhiya, mga photovoltaic system, mga pag-install ng generator, at iba pang mga high-current na electrical application. Ang200-4000A Knife Switchmula saSoutyaay idinisenyo upang magbigay ng maaasahang switching at visible-break isolation para sa mga low-voltage power system. Sa matibay na konstruksyon, mga blade configuration para sa iba't ibang kasalukuyang rating, tin-plated na conductive component, at pagsunod sa GB/T 14048.3 at IEC/EN 60947-3, ang ganitong uri ng knife switch ay maaaring suportahan ang hinihingi na mga kinakailangan sa electrical isolation habang pinapasimple ang pagpapanatili at pagpapabuti ng kaligtasan sa pagpapatakbo.

Talaan ng mga Nilalaman

• Ano ang 200-4000A Knife Switch?
• Bakit Mahalaga ang High-Current Isolation?
• Ano ang Mga Pangunahing Tampok ng 200-4000A Knife Switch?
• Ano ang Mga Pangunahing Detalye at Configuration?
• Saan Magagamit ang 200-4000A Knife Switch?
• Paano Mo Dapat Piliin ang Tamang Knife Switch?
• Paano Mo Mapapahusay ang Pagkakaaasahan sa Pag-install at Pagpapanatili?
• Mga Madalas Itanong
• Konklusyon

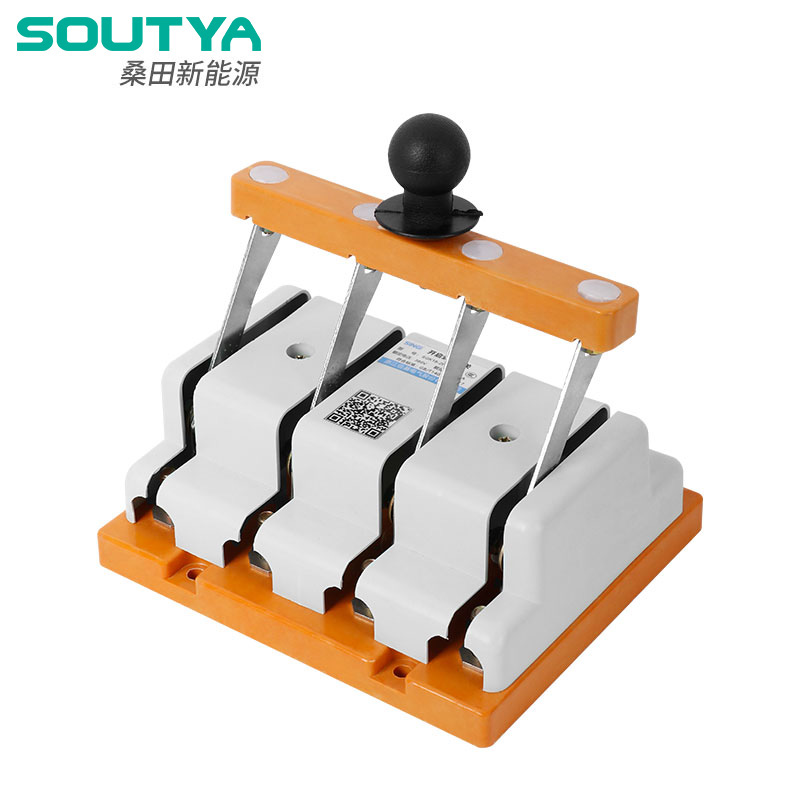

Ano ang 200-4000A Knife Switch?

A 200-4000A Knife Switchay isang high-current switching at isolation device na inilaan para sa mababang boltahe na mga electrical distribution system. Hindi tulad ng isang conventional control switch na pangunahing idinisenyo para sa madalas na operasyon, ang isang knife switch ay nagbibigay ng isang malinaw na pisikal na paghihiwalay sa pagitan ng mga conductive na bahagi kapag binuksan. Ang nakikitang paghihiwalay na ito ay maaaring maging partikular na mahalaga sa panahon ng electrical inspection, servicing, maintenance, at lockout/tagout procedures.

Ang serye ng SYK18 na ibinibigay ni Soutya ay sumasaklaw sa mga high-current na application at idinisenyo para sa paggamit sa mga distribution box, control panel, pangunahing disconnect position, energy-storage system, photovoltaic equipment, bus section, at generator-related installation. Tinutukoy ng mga na-publish na detalye ng tagagawa ang GB/T 14048.3 at IEC/EN 60947-3 bilang mga naaangkop na pamantayan.

Para sa mga procurement team, ang pangunahing halaga ng produktong ito ay hindi lamang ang mataas na kasalukuyang rating nito. Pinagsasama ng switch ang kasalukuyang-carrying na kakayahan sa isang direktang mekanikal na istraktura at nakikitang-break na paghihiwalay, na ginagawa itong angkop para sa mga application kung saan ang mga tauhan ng pagpapanatili ay nangangailangan ng isang malinaw na makikilalang isolation point.

Bakit Mahalaga ang High-Current Isolation?

Habang lumalaki ang mga de-koryenteng sistema, nagiging mas seryoso rin ang mga kahihinatnan ng isang maling pamamaraan ng paghihiwalay. Ang mga pasilidad na pang-industriya, mga sistema ng pag-iimbak ng enerhiya ng baterya, mga pag-install ng PV, at mga sistema ng generator ay maaaring may kasamang malalaking daloy ng operasyon. Ang isang maayos na napiling isolation device ay nakakatulong na magtatag ng isang kinokontrol na separation point bago magsimula ang maintenance work.

Ang isang high-current na switch ng kutsilyo ay maaaring magbigay ng ilang praktikal na benepisyo:

• Malinaw na paghihiwalay:Ang posisyon ng pisikal na talim ay nagbibigay ng madaling makikilalang bukas na estado.
• Suporta sa pagpapanatili:Maaaring gawing simple ng isang nakatalagang disconnect point ang mga nakaplanong pamamaraan ng serbisyo.
• High-current compatibility:Maaaring mapili ang mga modelo ayon sa kasalukuyang mga kinakailangan ng pag-install.
• Mekanikal na pagiging simple:Ang pangunahing mekanismo ng pagpapatakbo ay maaaring mabawasan ang pag-asa sa mga kumplikadong electronic control system.
• Pagsasama ng system:Ang mga switch ng kutsilyo ay maaaring isama sa mga cabinet ng pamamahagi, mga sistema ng busbar, kagamitan sa ESS, at mga aplikasyon ng generator.

Halimbawa, inilalarawan ni Soutya ang mga application sa 0.4 kV energy-storage cabinet kung saan maaaring i-install ang switch pagkatapos ng pangunahing breaker upang lumikha ng nakikitang isolation gap kasunod ng pagsara ng PCS.

Ano ang Mga Pangunahing Tampok ng 200-4000A Knife Switch?

Ang pagganap ng isang high-current na switch ng kutsilyo ay nakasalalay sa higit sa nominal na amperage nito. Ang istraktura ng contact, presyon, conductive na materyales, mekanikal na pagsasaayos, at mga kondisyon ng pag-install ay nakakaimpluwensya sa pangmatagalang pagiging maaasahan.

1. Iba't ibang Blade Configuration

Ayon sa impormasyon ng produkto ni Soutya, ang 200A at 400A na bersyon ay gumagamit ng mga solong blades, habang ang 600A, 1000A, at 1500A na bersyon ay gumagamit ng dalawahang blades. Ang pagsasaayos na ito ay nagbibigay-daan sa conductive structure na iakma sa iba't ibang kasalukuyang antas at mekanikal na mga kinakailangan.

2. Pinahusay na Presyon ng Contact

Ang mga leaf spring ay naka-install sa magkabilang gilid ng mga blades upang makatulong na mapanatili ang contact pressure. Mahalaga ang matatag na presyon ng contact dahil ang mahinang contact ay maaaring magpapataas ng resistensya, makabuo ng init, at mabawasan ang pagiging maaasahan ng elektrikal.

3. Tin-Plated Conductive Components

Ang mga blades, connecting plates, at contacts ay tin-plated. Ang pang-ibabaw na paggamot na ito ay inilaan upang mapabuti ang proteksyon sa ibabaw at ang pagganap ng pakikipag-ugnay ng mga koneksyon sa wire, na partikular na may kaugnayan sa hinihingi na mga de-koryenteng kapaligiran.

4. Nakikita-Break Isolation

Ang isa sa mga pinaka-praktikal na bentahe ng switch ng kutsilyo ay ang kakayahang biswal na kumpirmahin na ang conductive path ay pinaghiwalay. Ang tampok na ito ay lalong kapaki-pakinabang kung saan ang mga tauhan ng pagpapanatili ay nangangailangan ng isang malinaw na pisikal na indikasyon ng paghihiwalay.

5. High-Current Design Flexibility

Para sa mas malalaking pag-install, ang kasalukuyang mga rating ay maaaring umabot sa libu-libong amperes. Ginagawa nitong nauugnay ang kategorya ng produkto sa mga sistema ng busbar na may mataas na kapasidad, malalaking kagamitan sa pag-iimbak ng enerhiya, imprastraktura ng utility, at mga aplikasyon ng generator.

Ano ang Mga Pangunahing Detalye at Configuration?

Kapag sinusuri ang a200-4000A Knife Switch, dapat paghambingin ng mga mamimili ang electrical rating, pag-aayos ng blade, nilalayon na aplikasyon, posisyon ng pag-install, at mga naaangkop na pamantayan sa halip na pumili ng modelong batay lamang sa maximum na kasalukuyang numero.

Dahil hindi ibinibigay ng na-publish na page ng produkto ang bawat detalyadong parameter ng kuryente para sa bawat rating hanggang 4000A, dapat humiling ang mga mamimili ng eksaktong teknikal na datasheet para sa kinakailangang kasalukuyang, boltahe, pag-aayos ng poste, paraan ng pag-install, at aplikasyon bago maglagay ng order sa produksyon.

Saan Magagamit ang 200-4000A Knife Switch?

Ang malawak na kasalukuyang hanay ay ginagawang angkop ang ganitong uri ng switch para sa maramihang mga high-current na electrical application. Partikular na tinutukoy ni Soutya ang ilang mga kinatawan ng mga senaryo.

Mga Sistema ng Imbakan ng Enerhiya sa Industriya

Sa mga pang-industriyang kabinet ng ESS, ang switch ng kutsilyo ay maaaring magsilbi bilang isang nakikitang break isolation point pagkatapos ng pangunahing breaker. Nagbibigay-daan ito sa mga technician na magtatag ng malinaw na makikilalang punto ng paghihiwalay sa panahon ng pagpapanatili.

Paghihiwalay ng Seksyon ng Bus na Mababang Boltahe

Ang mga malalaking-kasalukuyang bersyon gaya ng 2000A, 2500A, at 3150A ay maaaring gamitin para sa mga aplikasyon ng paghihiwalay ng bus-tie. Inilalarawan ni Soutya ang mga pagsasaayos na ito bilang angkop para sa mga application na low-voltage na bus-section kung saan mahalaga ang mekanikal na paghihiwalay.

Mga Application ng PV Combiner Box

Maaaring gamitin ang mga customized na configuration para sa DC isolation sa mga photovoltaic system. Kapag ginamit sa isang PV na kapaligiran, gayunpaman, ang switch ay dapat na partikular na mapili para sa boltahe ng system, mga kinakailangan sa paglipat ng DC, mga katangian ng arko, at mga naaangkop na pamantayan.

Generator at Utility Isolation

Ang mga switch ng kutsilyo ay maaari ding iposisyon sa itaas ng agos ng mga kagamitan sa awtomatikong paglipat ng switch sa mga aplikasyon ng generator. Makakatulong ang pisikal na isolation point na maiwasan ang hindi sinasadyang backfeed sa panahon ng maintenance operations. Tinukoy ni Soutya ang isang 3150A configuration para sa mga generator system bilang isang halimbawa ng aplikasyon.

Paano Mo Dapat Piliin ang Tamang Knife Switch?

Para sa mga pangkat ng engineering at pagbili, ang pagpili ng tamang modelo ay nangangailangan ng pagtatasa sa antas ng system. Isaalang-alang ang mga sumusunod na kadahilanan:

1. Rated kasalukuyang:Tukuyin ang patuloy na kasalukuyang operating at kinakailangang margin ng disenyo.
2. AC o DC na application:Kumpirmahin kung ang napiling configuration ay partikular na angkop para sa nilalayong kasalukuyang uri at boltahe.
3. Rating ng boltahe:I-verify ang pagiging tugma sa aktwal na boltahe ng system.
4. Mga kinakailangan sa short-circuit withstand:Suriin ang kasalukuyang fault at kinakailangang tagal ng pagtiis.
5. Configuration ng talim:Kumpirmahin kung naaangkop ang pag-aayos ng isa o dalawahang talim.
6. Mga sukat ng pag-install:Suriin ang espasyo ng cabinet, busbar arrangement, terminal, at operating access.
7. Paraan ng pagpapatakbo:Isaalang-alang ang lokasyon ng hawakan, operasyon sa harap, interlocking, at mga kinakailangan sa lockout/tagout.
8. Mga pamantayan at sertipikasyon:Kumpirmahin ang pagsunod sa mga pamantayang kinakailangan ng patutunguhang merkado at proyekto.

Mahalaga rin na makilala ang isang switch ng kutsilyo mula sa isang circuit breaker. Ang switch ng kutsilyo ay pangunahing pinipili para sa switching at isolation function at hindi dapat awtomatikong ituring na kapalit ng overcurrent o short-circuit na proteksyon. Dapat itong i-coordinate ng mga taga-disenyo ng system sa naaangkop na upstream at downstream protective device.

Paano Mo Mapapahusay ang Pagkakaaasahan sa Pag-install at Pagpapanatili?

Kahit na ang isang matibay na switch ng kutsilyo ay maaaring gumanap nang hindi maganda kung ito ay hindi tama na naka-install o hindi sapat na napanatili. Dapat sundin ng mga inhinyero ng elektrikal at mga koponan sa pagpapanatili ang mga tagubilin sa pag-install ng tagagawa at ang naaangkop na mga regulasyon sa kaligtasan ng kuryente.

• I-verify na tumutugma ang switch rating sa aktwal na mga kinakailangan ng system.
• Siguraduhin na ang lahat ng koneksyon ay maayos na hinihigpitan ayon sa tinukoy na mga kinakailangan ng tagagawa.
• Pana-panahong suriin ang mga contact surface para sa kontaminasyon, oksihenasyon, sobrang init, o abnormal na pagkasira.
• Suriin na ang mekanismo ng pagpapatakbo ay gumagalaw nang maayos nang walang labis na pagtutol.
• Panatilihin ang sapat na clearance at maiwasan ang hindi sinasadyang pakikipag-ugnay sa mga bahagi ng enerhiya.
• Gumamit ng naaangkop na mga pamamaraan ng lockout/tagout sa panahon ng pagpapanatili.
• Huwag kailanman magpatakbo ng switch sa labas ng tinukoy nitong electrical rating o mga kondisyon ng aplikasyon.

Para sa mga kritikal na pag-install, ang panaka-nakang inspeksyon ay dapat na isama sa programa ng preventive-maintenance ng site. Anumang abnormal na pagtaas ng temperatura, pagkawalan ng kulay, nasira na pagkakabukod, maluwag na koneksyon, o mekanikal na pagpapapangit ay dapat imbestigahan ng mga kwalipikadong tauhan.

Mga Madalas Itanong

Anong mga kasalukuyang rating ang available para sa 200-4000A Knife Switch?

Ang serye ng produkto ay sumasaklaw sa malawak na hanay ng 200-4000A. Partikular na tinutukoy ng na-publish na page ang mga configuration ng single-blade para sa 200A at 400A at mga configuration ng dual-blade para sa 600A, 1000A, at 1500A. Para sa mas mataas na kasalukuyang mga kinakailangan, dapat kumpirmahin ng mga mamimili ang eksaktong modelo at configuration sa manufacturer.

Anong mga pamantayan ang sinusunod ng SYK18 knife switch?

Sinabi ni Soutya na ang serye ng SYK18 ay idinisenyo ayon sa GB/T 14048.3 at IEC/EN 60947-3. Dapat pa ring kumpirmahin ang sertipikasyon at mga kinakailangan sa pagsunod na partikular sa proyekto bago ang pagkuha.

Maaari bang palitan ng switch ng kutsilyo ang isang circuit breaker?

Hindi sa pangkalahatan. Ang switch ng kutsilyo ay pangunahing inilaan para sa paglipat at paghihiwalay. Ang mga circuit breaker ay nagbibigay ng mga proteksiyong function tulad ng pagkaantala ng labis na karga at mga kondisyon ng short-circuit. Maaaring magtulungan ang dalawang device bilang bahagi ng isang coordinated electrical protection system.

Saan karaniwang naka-install ang switch ng high-current na kutsilyo?

Kasama sa mga karaniwang aplikasyon ang mga pang-industriyang kabinet ng ESS, mga seksyon ng bus na may mababang boltahe, kagamitang pang-elektrisidad ng PV, mga kahon ng pamamahagi, mga control panel, mga sistema ng generator, at mga pangunahing posisyon sa pagkakadiskonekta.

Ano ang dapat kong kumpirmahin bago bumili ng 200-4000A Knife Switch?

Kumpirmahin ang na-rate na kasalukuyang, operating boltahe, AC/DC application, pole arrangement, short-circuit withstand na kinakailangan, mga sukat ng pag-install, paraan ng koneksyon, mekanismo ng pagpapatakbo, mga pamantayan, at anumang mga kinakailangan sa sertipikasyon na partikular sa proyekto.

Konklusyon

Ang200-4000A Knife Switchay isang praktikal na solusyon para sa high-current switching at nakikitang electrical isolation kung saan mahalaga ang maaasahang mekanikal na operasyon at malinaw na maintenance separation. Pinagsasama ng serye ng SYK18 ni Soutya ang maraming kasalukuyang configuration, leaf-spring contact pressure, tin-plated conductive component, at mga application na sumasaklaw sa pang-industriyang ESS, PV system, low-voltage na seksyon ng bus, at generator installation. Para sa mga inhinyero at propesyonal sa pagkuha, ang pagpili ng tamang modelo ay dapat palaging magsimula sa aktwal na mga parameter ng kuryente at mga kinakailangan sa kaligtasan ng proyekto.

Kung kumukuha ka ng maaasahang high-current isolation solution para sa isang proyektong pang-industriya, komersyal, PV, ESS, o generator,makipag-ugnayan sa aminupang talakayin ang iyong kinakailangang kasalukuyang rating, boltahe, pagsasaayos, mga kondisyon ng aplikasyon, at mga teknikal na detalye. Matutulungan ka ni Soutya na suriin ang naaangkop na solusyon sa switch ng kutsilyo para sa iyong electrical system at magbigay ng propesyonal na suporta para sa iyong mga kinakailangan sa pagkuha.
