1000V DC Combiner Box 2 sa 1 Out Isolator Uri

Ang 1000V DC Combiner Box 2 sa 1 Out Isolator Type, na ibinigay ng China Ang tagagawa na si Zhejiang Soutya New Energy LLC, ay isang 1000 V dc photovoltaic Ang yunit ng pagsasama-sama na itinayo para sa mga kundisyon ng Harsh-Rooftop at patlang. Ang Ang UV-stabilied polycarbonate enclosure ay nagdadala ng IP65 sealing upang harangan ang alikabok at Pagmamaneho ng ulan, habang ang isang solong, pinatatakbo na hawla-type rotary DC isolator Naghahatid ng nakikitang paghihiwalay para sa kaligtasan ng lock-out/tag-out. Panloob, Ang dalawang mga string ng PV ay isa -isa na pinagsama sa pamamagitan ng apat na may hawak ng fuse (dalawa bawat bawat String), at isang Class II DC Surge Protective Device (SPD) na mga clamp na sapilitan Mga lumilipas sa kidlat. Positibo sa pabrika ng Pabrika, Negatibo at PE Busbars Panatilihin ang maaasahang pagpapatuloy ng saligan, na ginagawang mahalaga ang kahon Manu-manong-Pag-iiba at Equipotential-Bonding Hub Para sa Maliit na Sub-Arrays Hanggang sa 2 × 15 isang input.

Teknikal na parameter

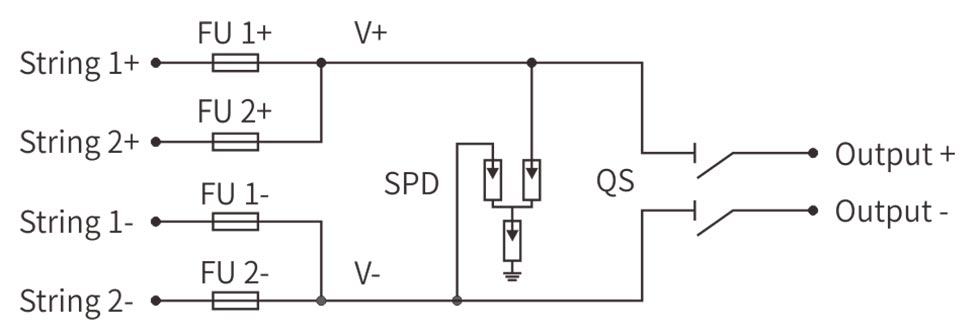

Diagram ng mga kable

Mga senaryo ng aplikasyon

1.PV String Consolidation - Maliit na Rooftop Arrays

Naayos sa ilalim ng mga module o sa mga pader ng parapet, ang kahon ay pinagsama ang dalawang mga string ng PV sa isang solong 1000 V DC feed. Apat na mga may hawak ng fuse (dalawa bawat string) ay nagbibigay Indibidwal na String Over-Current Protection, habang ang Class II SPD Clamp sapilitan na mga surge mula sa kalapit na kidlat. Isang front-operated na uri ng rotary Nagbibigay ang Isolator ng nakikitang lock-off, na nagpapahintulot sa ligtas na pagpapanatili ng inverter nang walang pagkakalantad sa bubong.

2.Agricultural DC Feeders - Mga Sistema ng Irrigation at Livestock

Ang pader na naka-mount sa mga pump house o barn lofts, ang yunit ay nagbibigay ng solar na nabuo DC sa brush-mas kaunting mga bomba at kagamitan sa paggatas. Ang pag -sealing ng IP65 ay hindi kasama ang butil alikabok at mataas na presyon na hugasan na tubig, at pinapayagan ng isolator na masira ang mga magsasaka Parehong mga pole agad bago ang mga pana -panahong mga tseke ng kagamitan o kapalit ng sinturon.

3.Remote Telecom Shelters - Kritikal na Kapangyarihan ng Komunikasyon

Nakaposisyon sa loob ng mga compound ng tower, pinapakain ng combiner ang DC busbars na kapangyarihan Mga ulo ng radyo at mga bangko ng baterya. Ang SPD ay nag -iingat ng sensitibong RF electronics laban sa mga lumilipas na over-voltages, habang ang isolator ay kumikilos bilang isang lokal Idiskonekta para sa mga technician na nagsasagawa ng mga sukat ng tower earthing o rectifier swaps.

4.Residential cluster arrays - apartment block PV branch

Naka -install sa loob ng mga aparador ng metro o mga trusses ng attic, ang enclosure pinagsama ang dalawang mga string ng module para sa isang ibinahaging inverter. Retardant ng sunog polycarbonate at string-level fusing mapahusay ang kaligtasan sa mga populasyon na gusali, At ang isolator ay nagbibigay ng mga emergency responder ng isang solong may label na punto sa ibukod ang panig ng DC sa panahon ng isang kaganapan sa sunog.

5.Industrial micro-grid node-backup at peak-shaving circuit

Flange-mount sa skids na mag-asawa pv na may forklift charger o plc racks, Ang kahon ay humahawak ng 15 kW ng solar input. Ang dual-string na kakayahan ay tumutugma Mga profile ng demand na hinihiling ng rurok, at ang coordinated na SPD + double-post na isolator Shield sensitive drive mula sa parehong grid spike at inverter commutation ingay.
