1000V dc combiner box 2 sa 1 out mcb type

Ang 1000V DC Combiner Box 2 sa 1 Out MCB Type, na ibinigay ng China Ang tagagawa na si Zhejiang Soutya New Energy LLC, ay isang 1000 V dc photovoltaic Ang yunit ng String-Aggregation na binuo para sa compact, high-performance panlabas na serbisyo. Hinubog mula sa polycarbonate ng UV at selyadong sa IP65, ang enclosure Shields panloob na mga sangkap mula sa alikabok, kahalumigmigan at matagal na solar pagkalantad. Sa loob, apat na may hawak ng fuse ng DC ang nagbibigay ng labis na proteksyon para sa Dalawang input string, isang Class II DC Surge Protective Device (SPD) clamp na sapilitan Mga Transients, at isang solong dalawang-post na DC Miniature Circuit Breaker (MCB) naghahatid ng parehong pag-load-switch at short-circuit na paghihiwalay. Pabrika-pre-wired Ang mga positibo, negatibo at PE bus ay ginagarantiyahan ang mababang-impedance equipotential bonding, habang ang 2-in 1-out na pagsasaayos ay nag-stream ng cabling sa maliit rooftop o triple-string sub-arrays. Nag-aalok ang disenyo ng ligtas, nakikita-break Pagpapanatili ng paghihiwalay at mahahalagang proteksyon ng antas ng string sa loob ng isang Pag-save ng espasyo, bakas ng bundok ng pader.

Teknikal na parameter

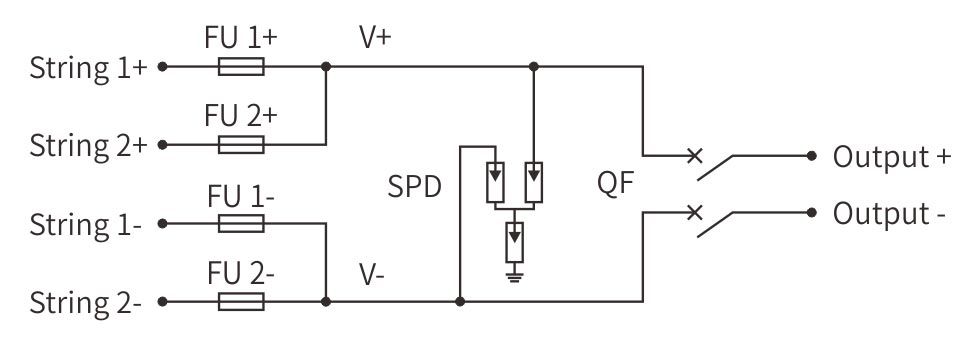

Diagram ng mga kable

Mga senaryo ng aplikasyon

1.PV String Consolidation - Maliit na Rooftop Arrays

Naka -install sa ilalim ng mga module o sa mga pader ng parapet, ang kahon ay pinagsama ang dalawang mga string ng PV sa isang solong output ng DC. Ang apat na may hawak ng fuse ay nagbibigay ng indibidwal na string over-current protection, habang ang klase II SPD clamp ay sapilitan na mga surge mula sa Malapit na aktibidad ng kidlat. Ang isang harap na pinatatakbo na MCB ay naghahatid ng nakikitang break paghihiwalay, na nagpapahintulot sa ligtas na lock-off sa panahon ng pagpapanatili ng inverter o rooftop interbensyon.

2.Agricultural DC Feeders - Mga Sistema ng Irrigation at Livestock

Ang pader na naka-mount sa mga pump house o barn lofts, ang yunit ay nagbibigay ng solar na nabuo DC sa walang brush na mga bomba at kagamitan sa paggatas. Ang pag -sealing ng IP66 ay hindi kasama ang butil alikabok at mataas na presyon ng hugasan na tubig, at ang pinagsamang MCB ay nagpapahintulot sa mabilis Pag -shutdown bago ang mga pana -panahong mga tseke ng kagamitan o kapalit ng sinturon.

3.Remote Telecom Shelters - Kritikal na Kapangyarihan ng Komunikasyon

Nakaposisyon sa loob ng mga compound ng tower, pinapakain ng combiner ang DC busbars na kapangyarihan Mga ulo ng radyo at mga bangko ng baterya. Ang SPD ay nag -iingat ng sensitibong RF electronics laban sa mga lumilipas na over-voltages, habang ang MCB ay kumikilos bilang isang lokal na pagkakakonekta Para sa mga technician na nagsasagawa ng mga sukat ng tower earthing o rectifier swaps.

4.Residential cluster arrays - apartment block PV branch

Naayos sa loob ng mga aparador ng metro o attic trusses, pinagsama ang enclosure Dalawang module string para sa ibinahaging paggamit ng inverter. Fire-retardant polycarbonate at String-level fusing mapahusay ang kaligtasan sa mga populasyon na gusali, at ibinibigay ng MCB Mga Tagapagtugon ng Emergency Isang solong may label na punto upang ibukod ang DC side sa panahon ng a Kaganapan ng sunog.

5.Industrial micro-grid node-backup at peak-shaving circuit

Flange-mount sa skids na mag-asawa pv na may forklift charger o plc racks, Ang kahon ay humahawak ng 15 kW ng solar input. Ang dual-string na kakayahan ay tumutugma Mga profile ng demand na pag-ahit ng rurok, at ang coordinated na SPD + MCB pares na mga kalasag Ang mga sensitibong drive mula sa parehong mga spike ng grid at ingay ng inverter commutation.
