1000V dc combiner box 2 sa 2 out isolator type

Ang 1000V DC Combiner Box 2 sa 2 Out Isolator Type, na ibinigay ng China Ang tagagawa na si Zhejiang Soutya New Energy LLC, ay isang 1000 V DC PV Combiner Unit Nagtatampok ng isang sunog-retardant PC enclosure at proteksyon ng IP66 na nagsisiguro Mataas na tibay at maaasahang pagganap sa labas. Nagsasama ang aparato Kritikal na Mga Bahagi ng Kaligtasan kabilang ang 2 DC Surge Protective Device, 4 DC Fuse Holders, at 2 Heavy-Duty Cage-Type DC Isolator switch. Ito ay Dinisenyo upang maihatid ang komprehensibong proteksyon ng paghihiwalay, proteksyon sa pagtagas at proteksyon sa grounding sa dual-string photovoltaic system.

Teknikal na parameter

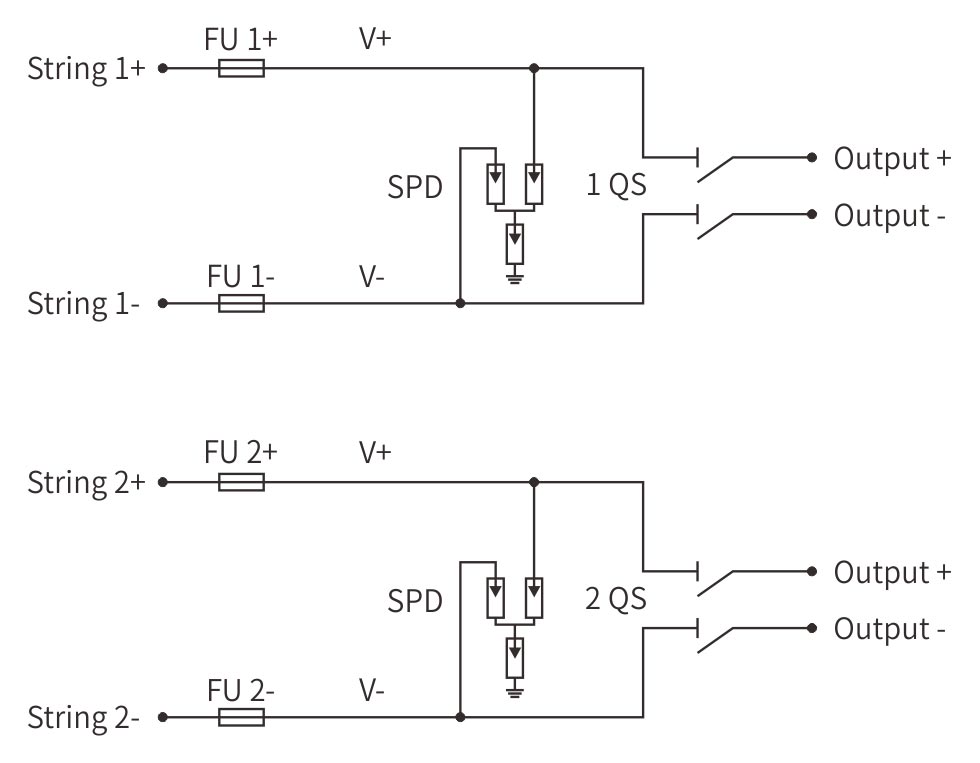

Diagram ng mga kable

Mga senaryo ng aplikasyon

1.Dual-input komersyal na rooftop

Built-built para sa mga tindahan, tanggapan at showroom na nais ng dalawang string ng PV Ang isang bubong ay panatilihing hiwalay ang mga output. Ang slim 2-in/2-out box slips Sa pagitan ng mga beam, ang kambal na mga isolator ay nagbibigay ng kakayahang makita ang lock-out sa ilang segundo, at Pinoprotektahan ng mga indibidwal na SPD ang bawat string-walang kinakailangang dagdag na fuse-holder.

2.Industrial dual-circuit feed

Slide papunta sa mga parapet ng pabrika kung saan pinapanatili ng isang array ang linya at ang Iba pang mga back up ang control room. Ang IP66 Shell ay nag-urong sa alikabok at hugasan, Habang pinapayagan ng dalawang rotary isolator ang mga crew ng pagpapanatili na pumatay sa magkabilang panig nang hindi isinara ang buong palapag.

3.farm "split-load" arrays

Umaangkop sa kamalig o greenhouse guttering sa power irigation pump sa circuit a at mga dry dryer sa circuit B. Ang bawat isolator ay nakaupo sa ilalim ng sarili nitong malinaw na takip, Kaya maaaring idiskonekta ng mga magsasaka ang pump loop para sa serbisyo sa taglamig nang hindi nakakaantig Ang feed ng dryer.

4.Solar-Storage Hybrids

Mounts sa pader ng hut ng baterya: input 1 ulo sa hybrid inverter, input 2 sa MPPT charger. Pinapayagan ng Dual Isolator ang ligtas na storage-side lock-out Sa panahon ng pagpapalit ng baterya, at ang mga built-in na counter ng pag-surge ay nagpapakita kung ang magdamag na bagyo Pindutin ang alinman sa binti.

5.Remote Telecom Towers

Mga clamp sa poste sa likod ng dalawang slimline panel na nagpapakain ng kalabisan na mga gamit sa DC Para sa mga radio at sensor. Hawak ng Fire -Retardant PC Box -40 ° C gabi at nagliliyab na araw, at ang dalawang mga isolator ay nagbibigay ng mga tech ng tower ng isang nakikitang pahinga bago Umakyat sila.
