1000V dc combiner box 4 sa 2 out isolator type

Ang 1000V DC Combiner Box 4 sa 2 Out Isolator Type, na ibinigay ng China Ang tagagawa na si Zhejiang Soutya New Energy LLC, ay isang 1000 V DC PV Combiner Unit Nagtatampok ng isang sunog-retardant PC enclosure at proteksyon ng IP66 na nagsisiguro Mataas na tibay at maaasahang pagganap sa labas. Nagsasama ang aparato Kritikal na Mga Bahagi ng Kaligtasan kabilang ang 2 DC Surge Protective Device, 8 DC fuse holders, at 2 cage-type DC isolator switch. Ito ay dinisenyo upang Maghatid ng komprehensibong proteksyon ng paghihiwalay, proteksyon ng pagtagas at saligan Proteksyon sa 4-string photovoltaic system.

Teknikal na parameter

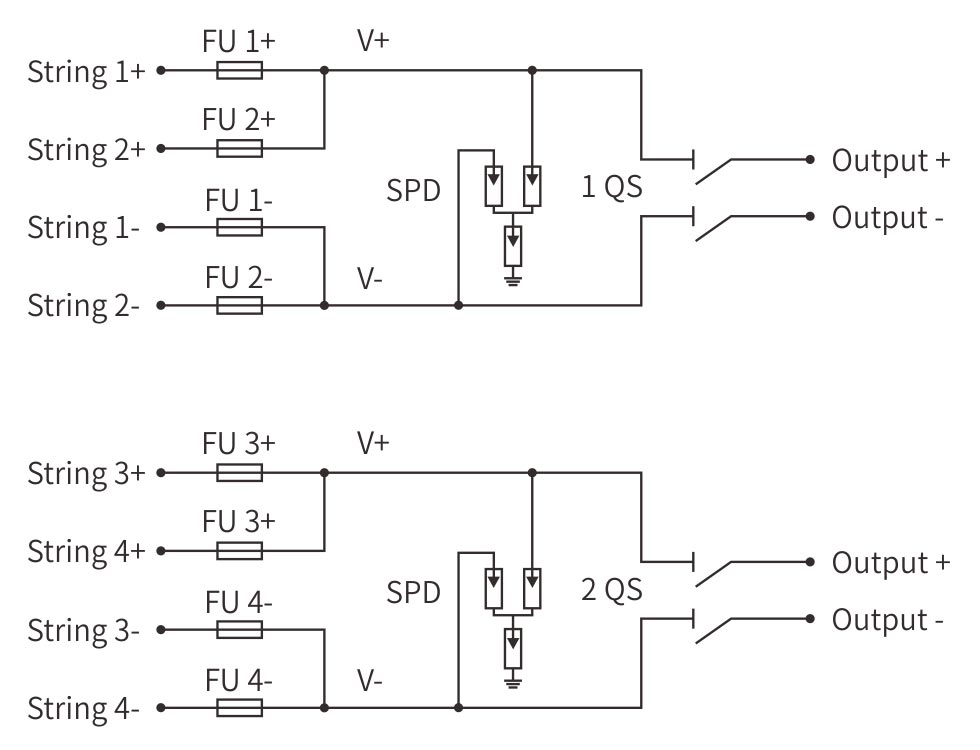

Diagram ng mga kable

Mga senaryo ng aplikasyon

1.4-String komersyal na rooftop

Itinayo para sa mga tindahan ng malalaking kahon, workshop at bodega na tumatakbo ng apat na mga string ng PV Sa buong malawak na bubong. Ang kahon ay pinagsama ang mga ito sa dalawang independiyenteng mga output, kaya ang isa Maaaring pakainin ni Inverter ang sahig ng shop habang ang isa pang pag -back up sa opisina. Kambal Ang mga rotary isolator ay nagbibigay ng lock-out sa ilang segundo, at ang IP66 ay nagpapanatili ng mga bagyo sa alikabok at Hose-downs out.

2.Solar Farm Sub-Arrays

Ang mga slide sa mga talahanayan ng combiner sa 1-10 MW solar farm. Apat na mga sub-array ang pumasok, Dalawang Homerun cable ang lumabas - bawat isa ay may sariling isolator - pag -letting ng mga crew ng O&M I -shut down ang kalahati ng patlang para sa kapalit ng string nang hindi hawakan ang natitira. Dual SPDS lunok sa malapit na mga hit ng kidlat.

3.high-power agrikultura

Mga clip sa mga dingding ng barn o mga patlang na naka-pivot na kung saan ang apat na mga bomba ng kuryente ng string at mga dryer ng butil. Mga indibidwal na piyus bawat string ay huminto sa isang kasalanan sa lupa sa isa Linya mula sa pagpatay sa buong supply ng tubig ng ani. Tumatawa ang UV-Stable IP66 Shell sa Fertilizer Dust at Pang-araw-araw na Hugasan.

4.Solar-Storage Hybrids

Mounts sa kubo ng baterya: apat na mga string sa, output a sa hybrid inverter, Output B sa charger ng MPPT. Alinmang landas ay maaaring ihiwalay sa isang twist ng ang sariling hawakan, kaya ang mga tech ay maaaring magpalit ng mga baterya o i -reboot ang inverter nang wala Darkening ang kritikal na pagkarga.

5.Remote Telecom / Off-Grid Stations

Mga strap sa poste sa likod ng apat na mga panel ng slimline na nagpapakain ng kalabisan ng mga singsing na DC Para sa mga radio at sensor. Fire -retardant, ang IP66 enclosure ay nakaligtas -40 ° C. gabi at disyerto araw, habang ang dalawang output binti ay nagpapanatili ng buhay na gear kahit na Kapag ang isang panig ay bumaba para sa serbisyo.
