1000V DC Combiner Box 4 In 2 Out MCB Type

Ang 500/1000V DC Combiner Box 4 sa 2 Out MCB Type, na ibinibigay ng China Ang tagagawa na si Zhejiang Soutya New Energy LLC, ay isang 1000 V DC PV Combiner Unit Nagtatampok ng isang sunog-retardant PC enclosure at proteksyon ng IP66 na nagsisiguro Mataas na tibay at maaasahang pagganap sa labas. Nagsasama ang aparato Kritikal na Mga Bahagi ng Kaligtasan kabilang ang 2 DC Surge Protective Device, 8 DC fuse holders, at 2 DC miniature circuit breakers. Ito ay dinisenyo upang maihatid komprehensibong overcurrent at overvoltage protection sa 4-string Photovoltaic Systems.

Teknikal na parameter

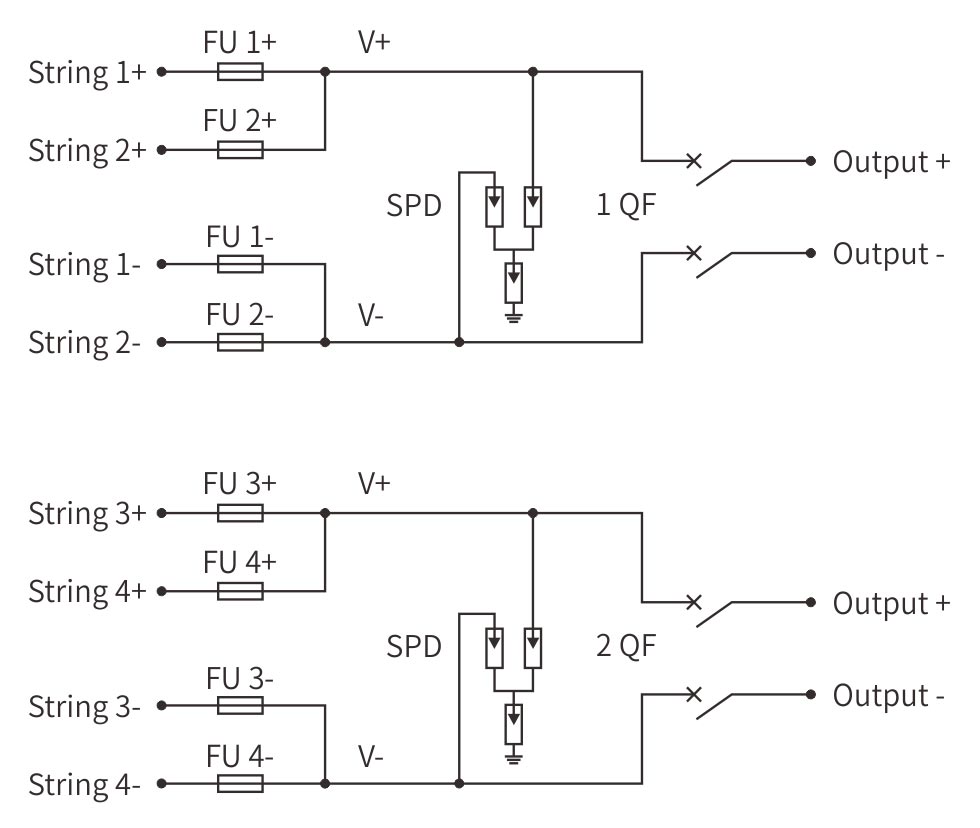

Diagram ng mga kable

Mga senaryo ng aplikasyon

1.Medium-scale komersyal at pang-industriya rooftop solar system

Tamang -tama para sa mga komersyal na gusali (hal., Pabrika, bodega, shopping mall) na may apat na mga string ng PV na nangangailangan ng pagsasama -sama sa dalawang independiyenteng output mga circuit. Pinapayagan ng dual MCBS ang hiwalay na kontrol para sa iba't ibang mga naglo -load o inverters, habang ang 8 fuse (2 bawat string) ay matiyak ang indibidwal na string Proteksyon.

2.Solar Power Plants na may maraming mga sub-arrays

Angkop para sa maliit hanggang daluyan na solar farm kung saan ang apat na mga sub ng PV ay kailangang maging pinagsama at ipinamamahagi sa dalawang inverters o dalawang mga seksyon ng isang mas malaki System. Sinusuportahan ng pagsasaayos ang mahusay na pamamahala ng enerhiya at kalabisan.

3.Hybrid solar-storage system na may dual output

Dinisenyo para sa mga system na nagsasama ng solar na may imbakan ng baterya, kung saan dalawa Ginagamit ang mga output-isa para sa mga inverters ng grid-tie at isa pa para sa pagsingil ng baterya Mga Bangko. Pinapagana ng Dual MCBS ang ligtas na pagkakakonekta para sa pagpapanatili o kasalanan isolation.

4.Magkakaroon ng mga proyekto sa solar at irigasyon

Perpekto para sa mga malalaking pag -setup ng agrikultura na nagbibigay kapangyarihan sa maraming mga sistema ng kagamitan (hal., Mga bomba ng patubig, makinarya sa pagproseso) sa pamamagitan ng dalawang channel ng output. Ang Tinitiyak ng proteksyon ng IP66 ang tibay sa malupit na mga kapaligiran tulad ng mga bukid o kanayunan mga lugar.

5.Industrial microgrids at backup power system

Pinakamabuting kalagayan para sa mga pasilidad na pang -industriya gamit ang solar microgrids na may dual kalabisan Mga output para sa mga kritikal na naglo -load. Ang dalawahang MCB ay nagbibigay ng independiyenteng circuit kontrol, pagpapahusay ng pagiging maaasahan ng system at kaligtasan sa panahon ng operasyon o Pagpapanatili.
