1000V dc combiner box 6 sa 2 out isolator type

Ang 1000V DC Combiner Box 6 sa 2 Out Isolator Type, na ibinigay ng China Ang tagagawa na si Zhejiang Soutya New Energy LLC, ay isang 1000 V DC PV Combiner Unit Nagtatampok ng isang sunog-retardant PC enclosure at proteksyon ng IP66 na nagsisiguro Mataas na tibay at maaasahang pagganap sa labas. Nagsasama ang aparato Kritikal na Mga Bahagi ng Kaligtasan kabilang ang 2 DC Surge Protective Device, 12 DC fuse holders, at 2 cage-type DC isolator switch. Ito ay dinisenyo upang Maghatid ng komprehensibong proteksyon ng paghihiwalay, proteksyon ng pagtagas at saligan Proteksyon sa 6-string photovoltaic system.

Teknikal na parameter

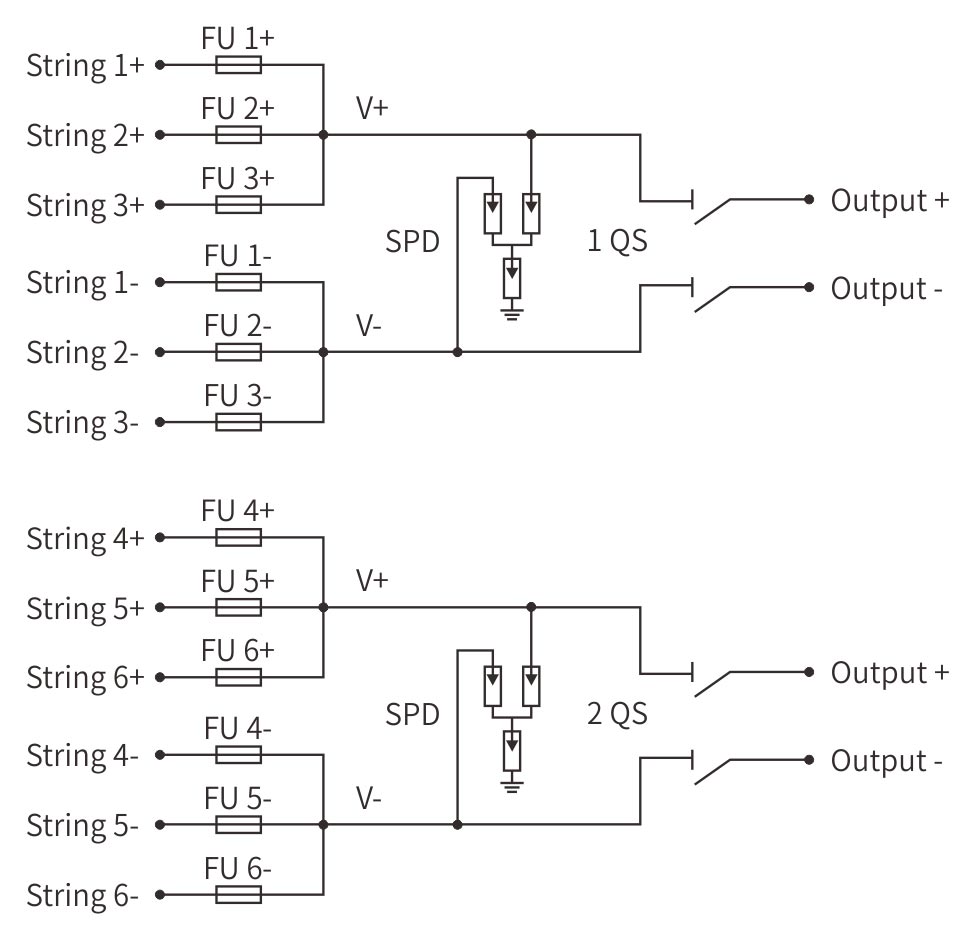

Diagram ng mga kable

Mga senaryo ng aplikasyon

1.Large Komersyal at Pang -industriya na Rooftop

Ang combiner box na ito ay mainam para sa mga malalaking komersyal na rooftop (hal., Mga pabrika, bodega, shopping mall) na sumusuporta hanggang sa anim na mga string ng PV .. Ang kahon ay gumulong sa kanila sa dalawang independiyenteng mga output, kaya ang mga mabibigat na naglo-load ay maaaring maghiwalay sa pagitan ng mga inverters habang ang kambal na mga switch ng isolator ay nagbibigay ng lock-out sa mga segundo. Ang IP66 ay nagpapanatili ng alikabok, kahalumigmigan at pag-init ng bubong sa buong taon.

2.Utility-scale solar blocks

Ang mga slide sa mga talahanayan ng tracker sa 10-100 MW blocks. Anim na sub-arrays feed in, dalawang homerun cables ang lumabas-bawat isa ay may sariling isolator-ang pag-letting ng mga crew ng O&M ay isinara ang kalahati ng bloke para sa kapalit ng string nang hindi hawakan ang natitira. Ang Dual SPDS ay nagbabad sa kalapit na mga hit ng kidlat.

3.high-power agrikultura

Mga clip sa kamalig o pivot-irrigated na mga patlang kung saan ang anim na string ng kapangyarihan ng mga bomba, chiller at mga dry dryers. Ang mga indibidwal na fuse bawat string ay huminto sa isang kasalanan sa lupa sa isang tudling mula sa pag-shut down ng buong linya ng tubig-ani. Ang UV-Stabil IP66 Shell ay tumatawa sa dust ng pataba at pang-araw-araw na paghuhugas.

4.Solar-Storage Hybrids

Mounts sa baterya kubo: anim na mga string sa, output A sa hybrid inverter, output B sa MPPT charger. Alinmang binti ay maaaring ihiwalay sa isang twist ng sarili nitong hawakan, kaya ang mga tech ay maaaring magpalit ng mga baterya o i -reboot ang inverter nang hindi pinapadilim ang kritikal na pag -load.

5.Remote Telecom / Off-Grid Stations

Mga strap sa poste sa likod ng anim na slimline panel na nagpapakain ng kalabisan ng mga singsing ng DC para sa mga radio at sensor. Ang sunog -retardant, ang enclosure ng IP66 ay nakaligtas -40 ° C gabi at disyerto ng araw, habang ang dalawang mga binti ng output ay nagpapanatili ng buhay na gear kahit na ang isang panig ay bumaba para sa serbisyo.
