1000V DC Combiner Box 6 In 2 Out MCB Type

Ang 1000V DC Combiner Box 6 sa 2 Out MCB Type, na ibinigay ng China Ang tagagawa na si Zhejiang Soutya New Energy LLC, ay isang 1000 V DC PV Combiner Unit Nagtatampok ng isang sunog-retardant PC enclosure at proteksyon ng IP66 na nagsisiguro Mataas na tibay at maaasahang pagganap sa labas. Nagsasama ang aparato Kritikal na Mga Bahagi ng Kaligtasan kabilang ang 2 DC Surge Protective Device, 12 DC fuse holders, at 2 DC miniature circuit breakers. Ito ay dinisenyo upang maihatid komprehensibong overcurrent at overvoltage protection sa 6-string Photovoltaic Systems.

Teknikal na parameter

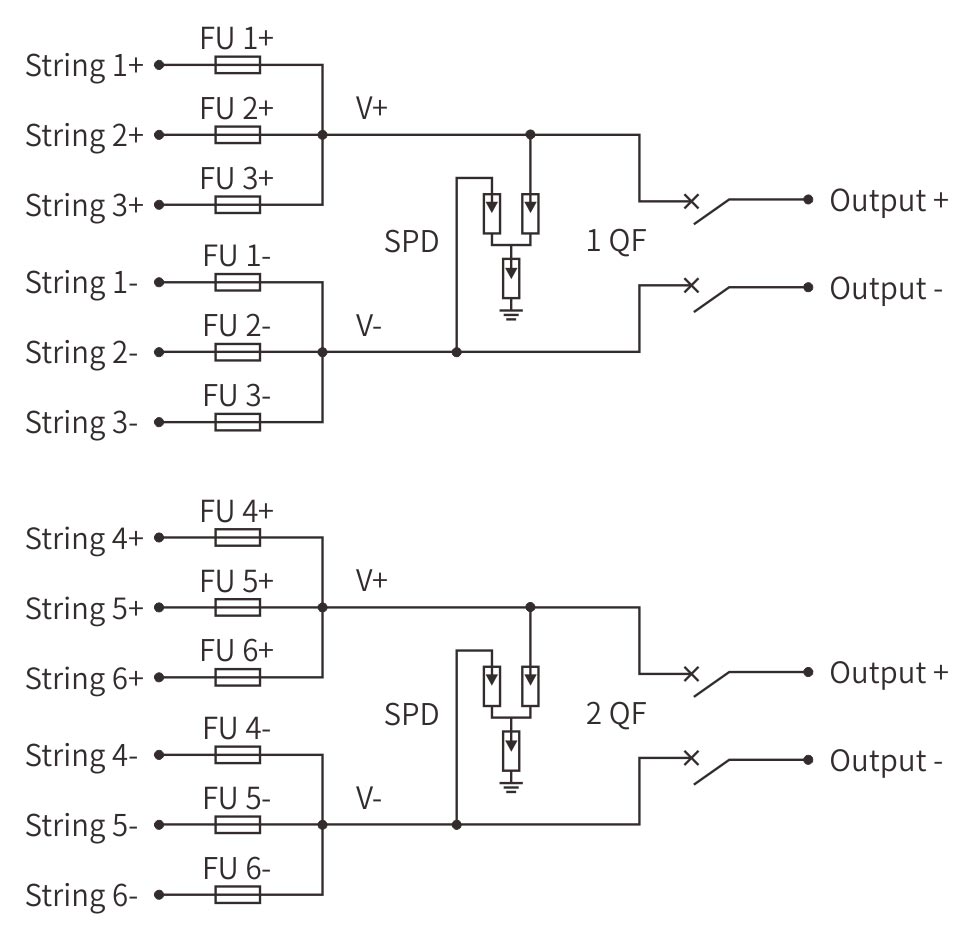

Diagram ng mga kable

Mga senaryo ng aplikasyon

1.Large komersyal na mga sistema ng rooftop

Tamang -tama para sa mga shopping mall, data center at malalaking komersyal na gusali Nangangailangan ng anim na mga input ng string ng PV na may dalawahang output circuit. Ang pagsasaayos Sinusuportahan ang henerasyon ng enerhiya na may mataas na kapasidad habang pinapanatili ang indibidwal na string Proteksyon sa pamamagitan ng 12 piyus.

2.Utility-scale solar power halaman

Angkop para sa medium-scale solar farm kung saan ang anim na mga arrays ng PV ay nangangailangan ng pagsasama sa dalawang pangunahing circuit ng output. Ang dalawahang MCB ay nagbibigay ng independiyenteng kontrol para sa Iba't ibang mga grupo ng inverter o mga puntos ng koneksyon sa grid.

3.Industrial na mga pasilidad sa pagmamanupaktura

Perpekto para sa malalaking pang -industriya na halaman na may makabuluhang mga kahilingan sa enerhiya. Ang Sinusuportahan ng 6-string na kapasidad ang patuloy na operasyon ng mabibigat na makinarya habang ang Tinitiyak ng labis na proteksyon ang kaligtasan.

4.Agricultural Processing Complexes

Dinisenyo para sa malalaking operasyon ng agrikultura na nangangailangan ng kapangyarihan para sa maramihang Mga yunit ng pagproseso, mga pasilidad ng malamig na imbakan at mga sistema ng patubig. Ang IP66 Tinitiyak ng rating ang maaasahang pagganap sa mga kapaligiran sa pagsasaka.

5.hybrid Energy Systems Pagsasama

Optimal para sa malakihang mga proyekto ng solar-plus-storage kung saan anim na mga string ng PV supply ng kapangyarihan sa parehong mga grid-tie inverters at mga sistema ng imbakan ng baterya sa pamamagitan ng Dalawang independiyenteng kinokontrol na mga circuit ng output.
